Perfect Window
Eine unter energetischen Gesichtspunkten optimale Lösung stellt die Glasleistenmontage der Lichtlenksysteme auf der Innenseite eines Fensters dar. Die einfallende Strahlung wird mittels der Lichtlenkung unmittelbar nach außen zurückgeworfen, ohne dass Wärme in den Innenraum eindringt.
Retro-Spiegeltechnik in Glasleistenmontage, innenseitig
Die Anordnung der Retro-Behänge in Glasleistenmontage ist eine besonders geeignete Methode für Sanierungen, aber auch Neubauten.
Vorteil:
- Fenster lassen sich bei aktivem Sonnenschutz öffnen
- Retro-Behang mit Spannseilführung ermöglicht Kippstellung der Fenster
- Handkurbel- oder Motorantrieb möglich
- Wärmeschutz und Blendschutz
- Raumtiefenausleuchtung mittels Lightshelf
Smart Window

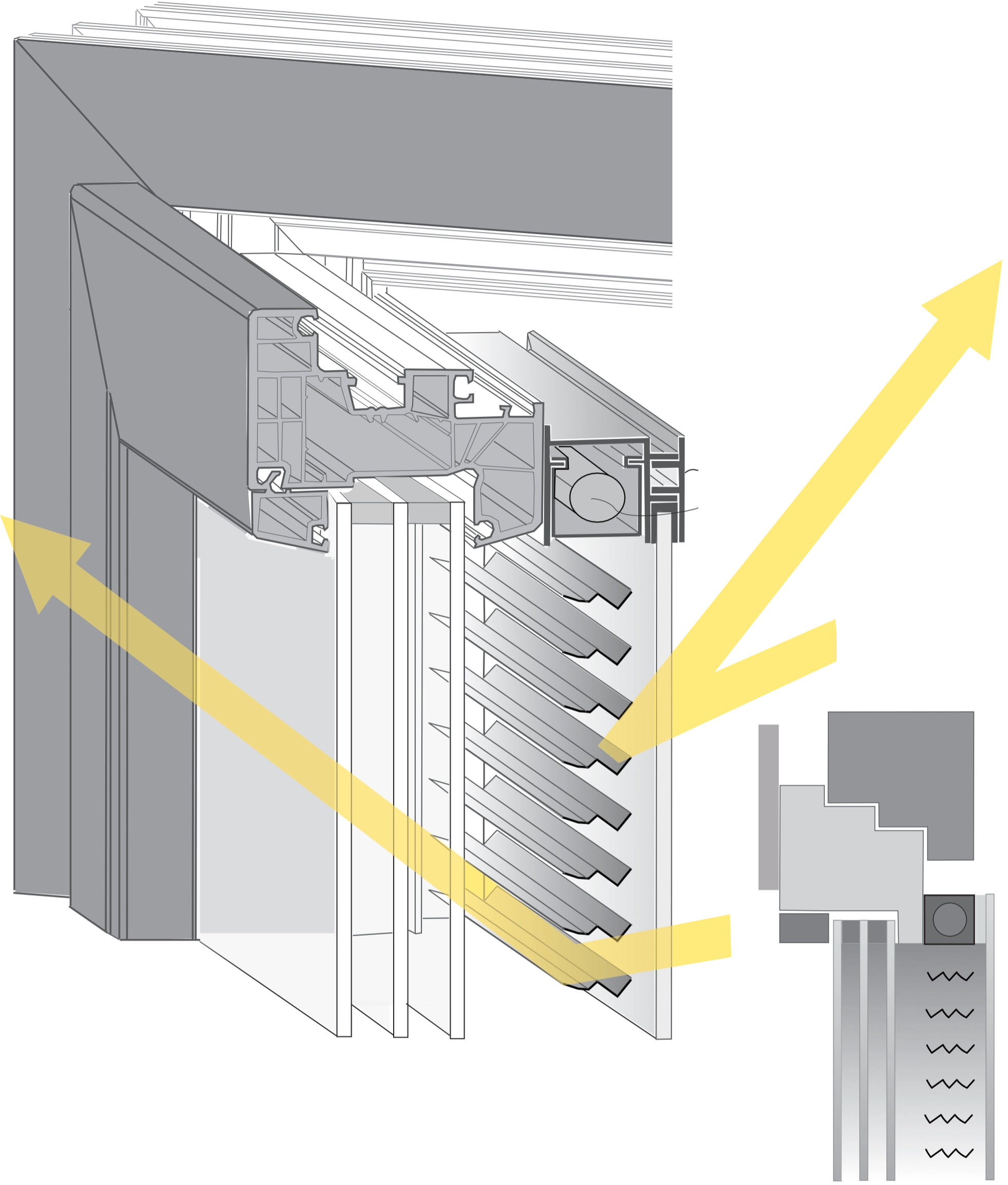

Vorsatzrahmen mit Prallscheibe

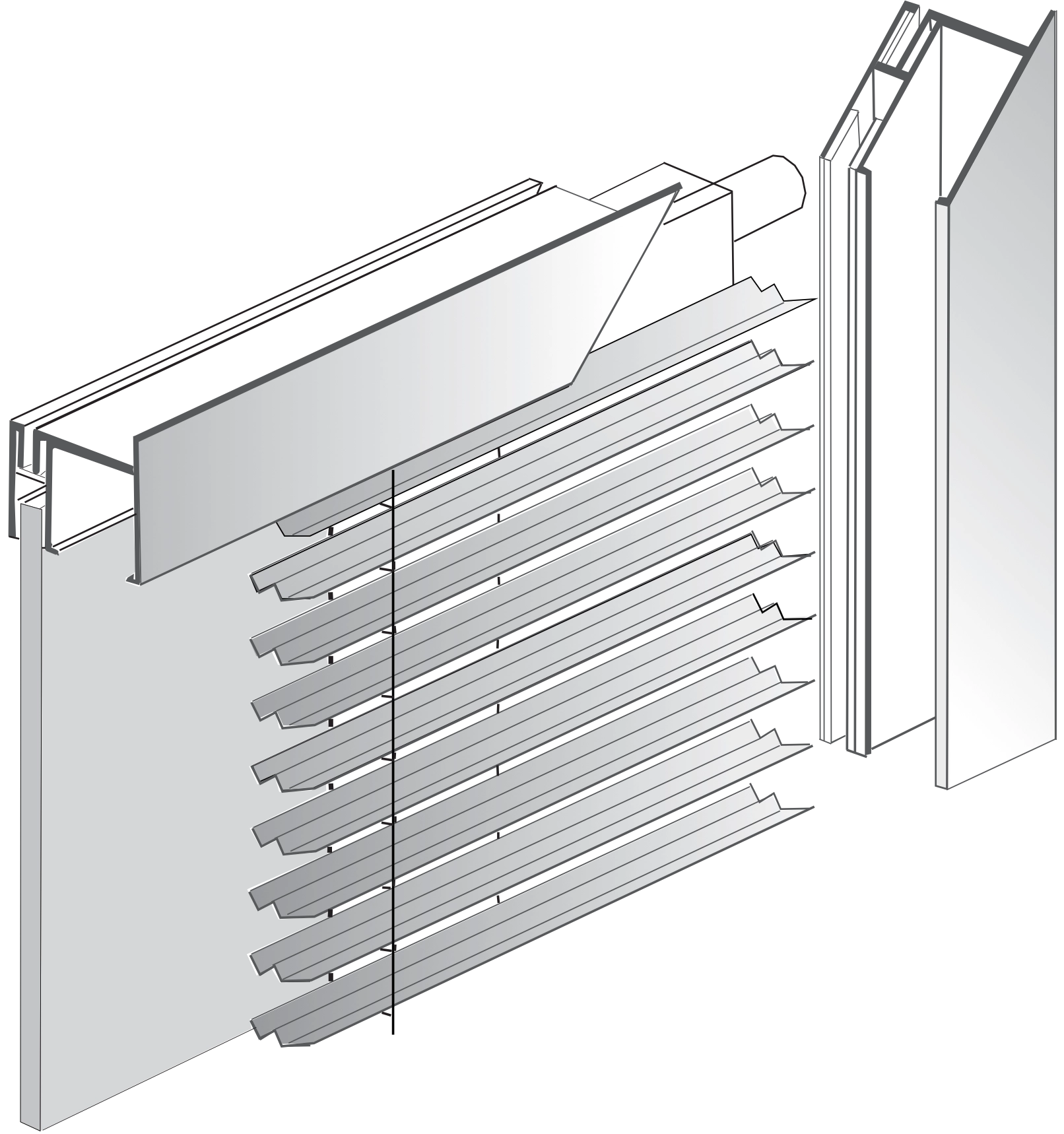

Der Vorteil der Innovation liegt in der Revisionierbarkeit der Jalousie, indem der Fensterflügel geöffnet und ein seitliches Rahmenteil abgebaut wird. Sodann kann die Jalousie aus dem oberen Rahmenprofil herausgezogen werden. Die leichte Zugänglichkeit der Jalousie stellt im Gegensatz zur Isolierglas integrierten Jalousie eine große Sicherheit für den Fensterhersteller, den Jalousiehersteller und insbesondere für den Bauherren dar.
Performance
Bei horizontaler, offener Lamellenstellung lässt sich die Energietransmission beim g-Wert des Glases von 0,5 weiter auf 5-10% reduzieren.
Closed Cavity Fassade
Die Closed Cavity Fassade ist eine Alternative zur hinterlüfteten Fassade und eignet sich besonders zum Einbau hochwertigster Tageslichtlenksysteme auf der Außenseite der Isolierverglasung. Der Luftzwischenraum ist geschützt vor äußerer Bewitterung.
Eine Kondensatbildung wird durch Belüftung der Kavität mit getrockeneter Luft oder durch einen Lufttrockner innerhalb der Kavität oder bei einfacheren Fassadenaufbauten durch eine minimale Hinterlüftung mit kalter Außenluft verhindert.
Power Tower Komplex, Linz
Energie AG Oberösterreich
GIG Doppelfassade
CCF,
Closed Cavity Fassade

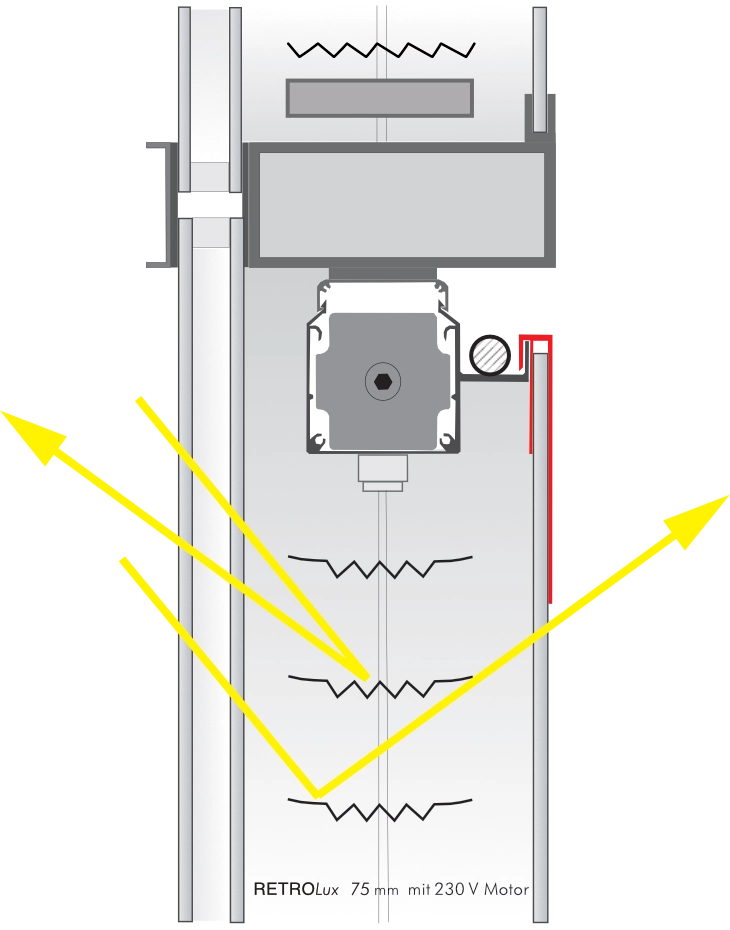

Damit die Temperaturen in der Kavität nicht über 60°C steigen, muss der Sonnenschutz eine möglichst hohe Reflektivität aufweisen. Je höher das Reflexionsvermögen, um so geringer die Absorption und damit die Temperatur in der Kavität.
Die Retro-Systeme lenken die Sonne mit einer einzigen Reflexion zurück in den Himmel und/oder nach innen und stellen aufgrund dieser monoreflektiven Eigenschaften sicher, dass es zu keiner unerwünschten Überhitzung kommt.

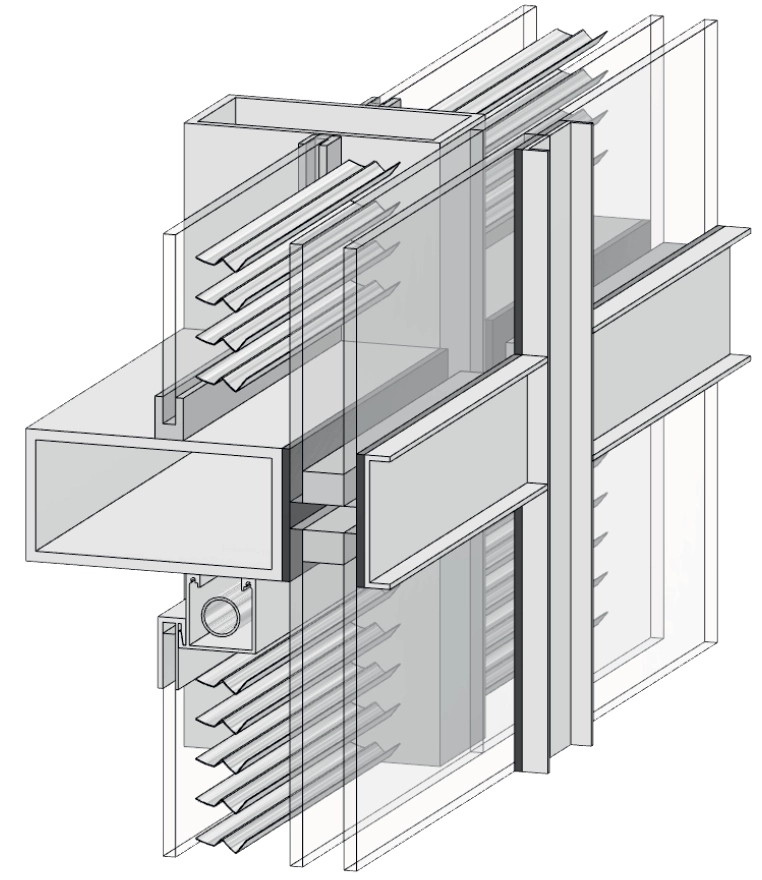

Innen aufgedoppelte Fassaden für Neubau und Sanierung
Einfache Montage der Innenscheibe
Das Geheimnis der einfachen, schnellen Montage ist eine Verankerung der Innenscheibe mittels einer Verriegelungsschiene 100, die über die obere Stirnkante der Innenscheibe 101 gleitet und in ein Hakenprofil 102 einer Jalousiekopfschiene 103 einhakt. Die Scheibe sitzt unten in einer u-förmigen Dichtung auf dem Rahmenprofil auf. Auch an den Längskanten wird ein u-förmiges Gummiprofil eingesetzt, das seitlich an die Pfosten geschoben wird und die Kavität 105 abdichtet. Warme, feuchtere Luft wird bei Sonneneintrag nach oben ausgetrieben.
Zur Gewichtsreduktion der Fassaden nicht zu erhöhen, kann eine PMMA-Verglasung 101 mit einer beidseitigen Dünnglasbeschichtung zum Einsatz kommen.
Fassadenaufdopplung mit einer Innenscheibe
Die Kopfschiene der Jalousie weist einen Auflagehaken auf, in den eine Verrieglungsschiene eingehäng wird, die auch die Vorsatzsscheibe gegen Kippen hält. Der Auflagehaken dient auch der Kabelführung.
Vorteile:
- Besserer U-Wert
- Reduzierte sekundäre Wärmestrahlung
- g-Wert Minimierung
- wartungsarme, geschützte Jalousiemontage
Aktive Kühlung der Innenkavität
Die hohe Sommersonne wird in den Himmel zurückreflektiert. Die flachere Wintersonne wird verstärkt eingelenkt, ohne die Lamellen zu bewegen.
Diese strukturelle Intelligenz kann durch Lamellennachführung unterstützt werden.
Die offene Lamellenstellung mit der Lichteinlenkung gewährleistet immer eine sehr gute, natürliche Raumausleuchtung und sichert den Außenbezug.
Produktinformationen finden Sie bei dem Industriepartner Firma RETROSolar
