RETROLux
unter Glasdach oder im Isolierglas
Einfallswinkelselektive Lichttransmission
- Sonnenschutz gegenüber der Südsonne
- bei offener Lamellenanstellung
- Lichttransmission des Nordhimmels
- verbesserte, diffuse Raumausleuchtung
- Durchsicht in den Hordhimmel
Tageslichtausleuchtung mit kühlem Nordlicht
Alle Lichtlenksysteme verfolgen das Prinzip, den Südhimmel auszublenden, um eine Überhitzung zu vermeiden. Die Raumausleuchtung erfolgt über das kühle Nordlicht.
Durch Variationen des Abstands zwischen den Lamellen sowie durch deren Winkelneigung ist die einfallswinkelselektive Energietransmission zu berechnen.
Die Berechnungen erfolgen in Anpassung an die Dachneigung und die Himmelsrichtung.

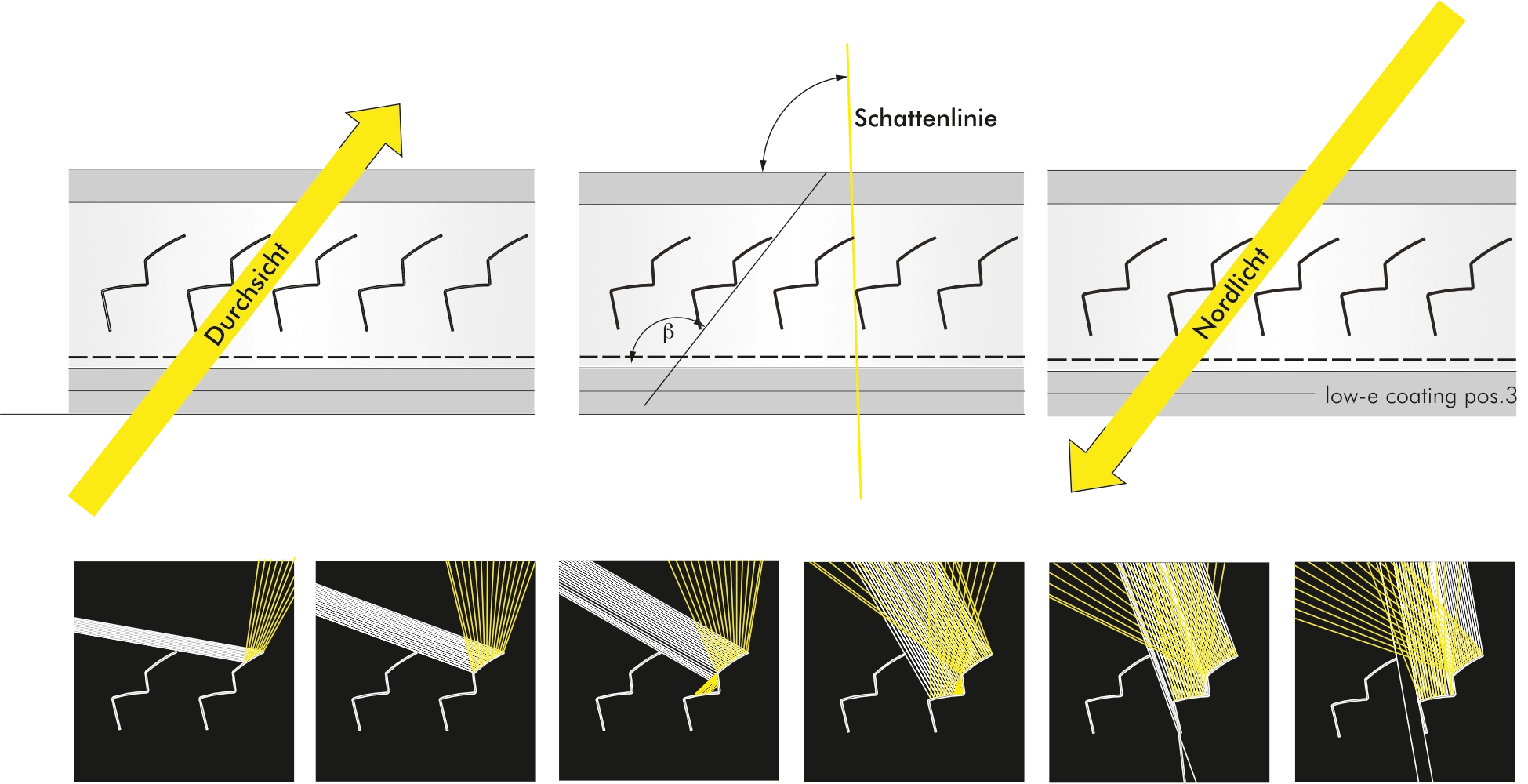

Systemauslegung:
Winkelneigung und Abstand
Die gefalteten Lamellen Typ RETROLux makro oder RETROLux mikro mit 12mm Lamellenbreite werden im Isolierglas eingebaut und eignen sich für alle geneigten Glasdächer, unabhängig von Himmelsrichtung und Dachneigung.
Die Lamellen sind in ihrer exakten Lage zueinander zu berechnen. Bei der Auslegung ist die Nutzungsart der Räume unter dem Glasdach zu berücksichtigen, um Blendfreiheit zu gewährleisten.
Geneigte Dächer
In geneigten Dächern wird die Lichttransmission, die Durchsicht und die Sperre gegenüber der überhitzenden Sommersonne durch die Auslegung der Lamellen in Anpassung an die Nutzung des Dachraums durchgeführt.
Nebenstehend sind die RETROLux Lamellen invers eingelegt. Die Oberseite der Lamellen ist spiegelnd, die Unterseite mattweiß.
RETROFlex
im Dach
Einfallswinkelselektive Lichttransmission
- Sonnenschutz gegenüber der Südsonne
- bei offener Lamellenanstellung
- Lichttransmission des Nordhimmels
- verbesserte, diffuse Raumausleuchtung
- Durchsicht in den Nordhimmel

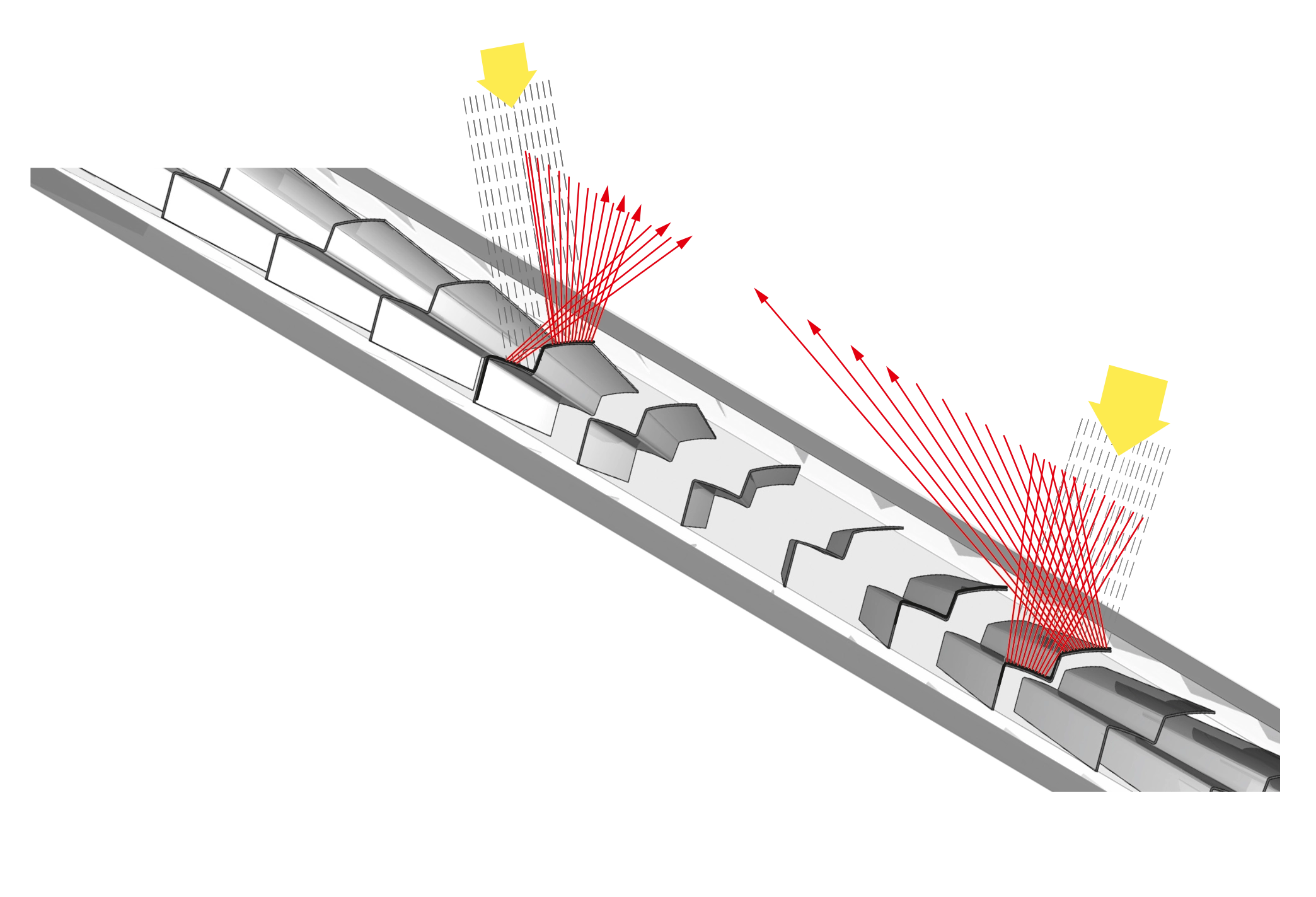

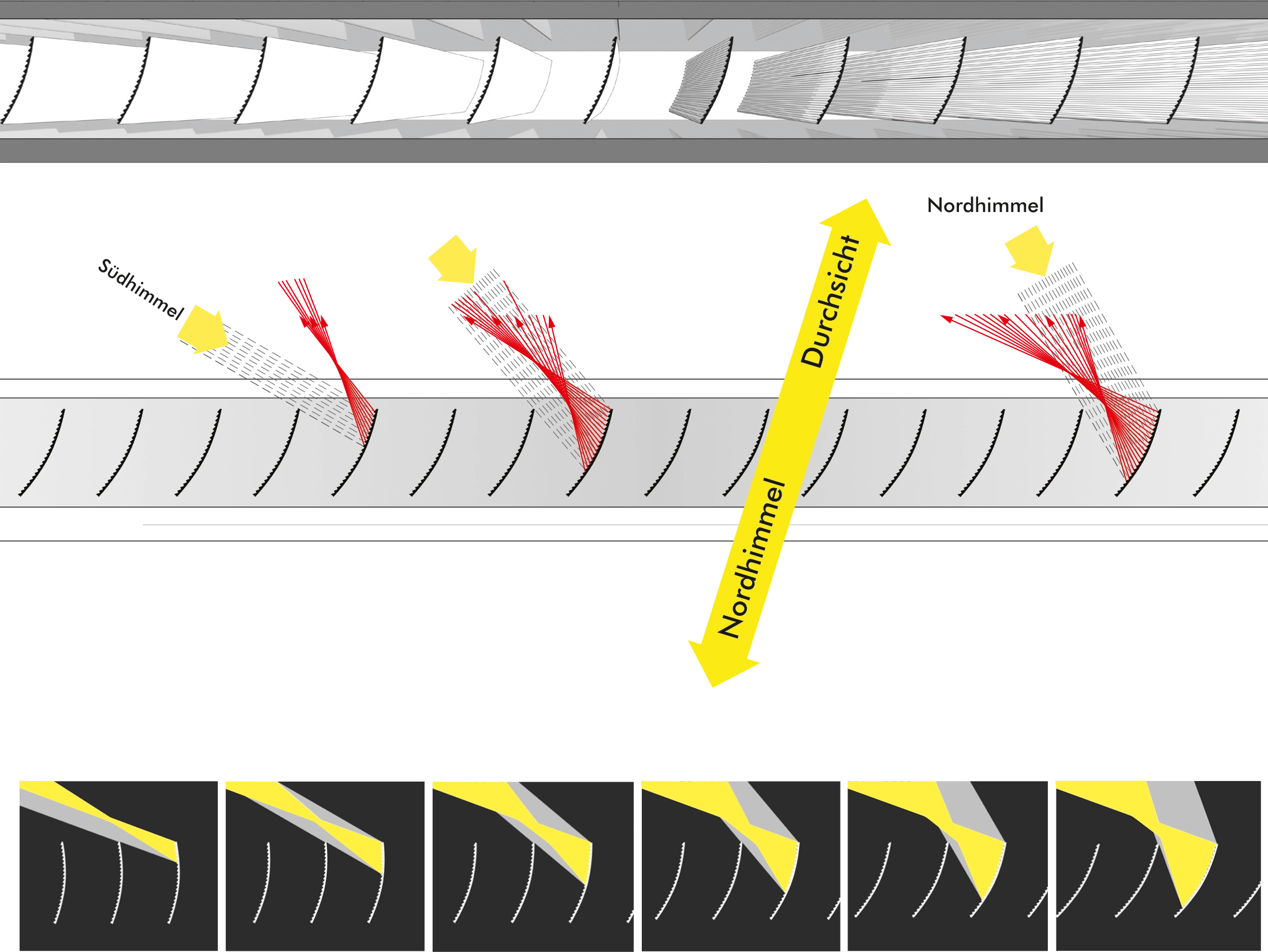

Strahlenverfolgung
Strahlenverfolgung einzelner Sonneneinfallswinkel
- Lamellen fixiert eingebaut
- Lamellenabstand gewährleistet Durchsicht
Solarenergienutzung im Winter
In nach Süden geneigten Dächern sind die Lamellen offen für die niedrigen Sonneneinfallswinkel und sperren nur den Energieeintrag der hohen Sommersonne.
Strahlenverfolgung
- flache Lamellenanordnung
- Durchsicht in horizontaler Blickrichtung
- zunehmende Ausblendung für höhere Einfallswinkel der Sonne
Beispielhafte Gebäudefassaden mit RETROLux und RETROFlex Technik als Sonnenschutz und Tageslichtlenkmaßnahme

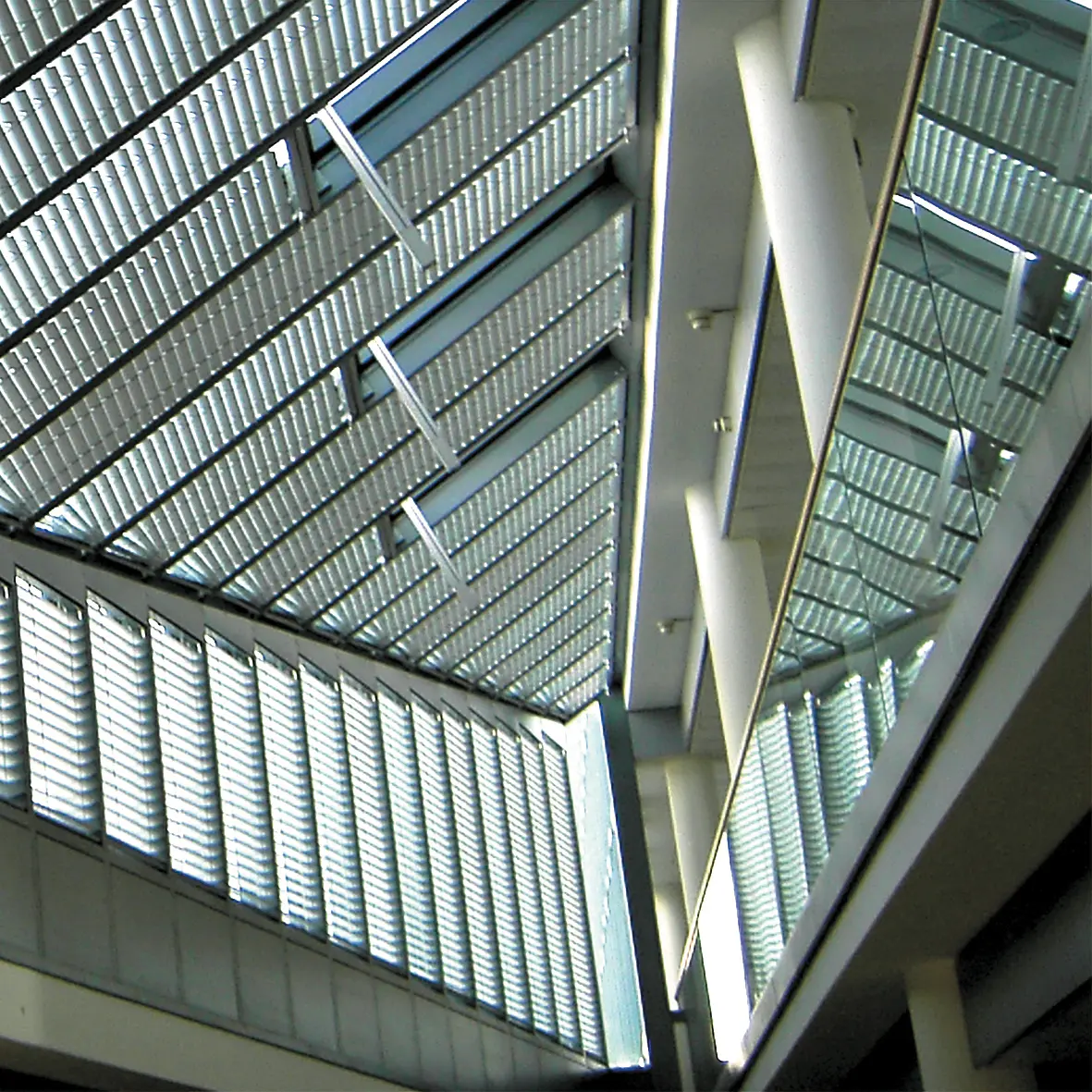

SWR

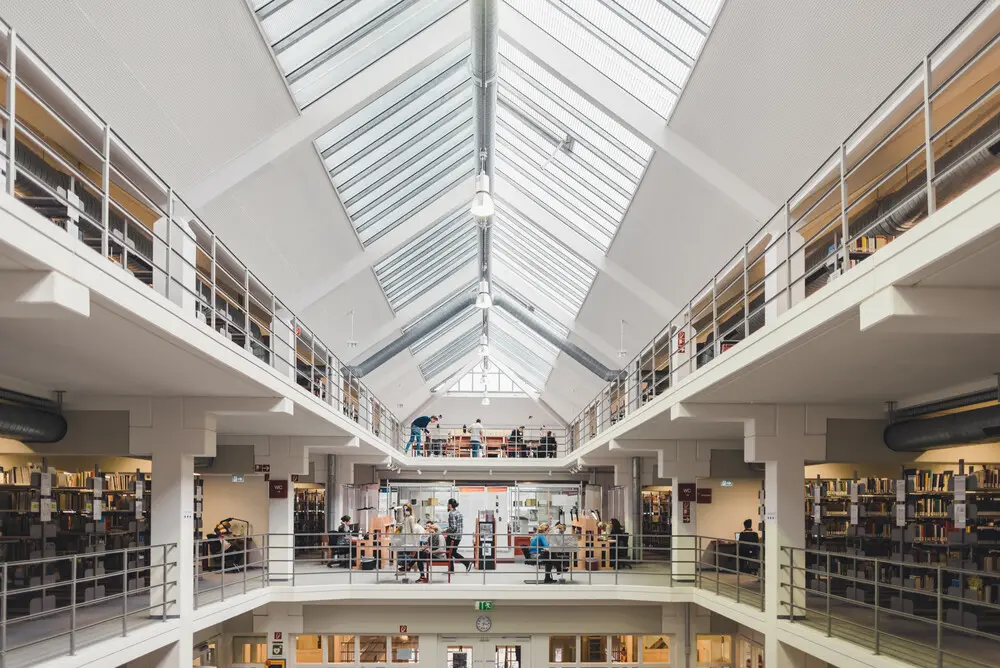

Präsenzbibliothek Universität
Architekten

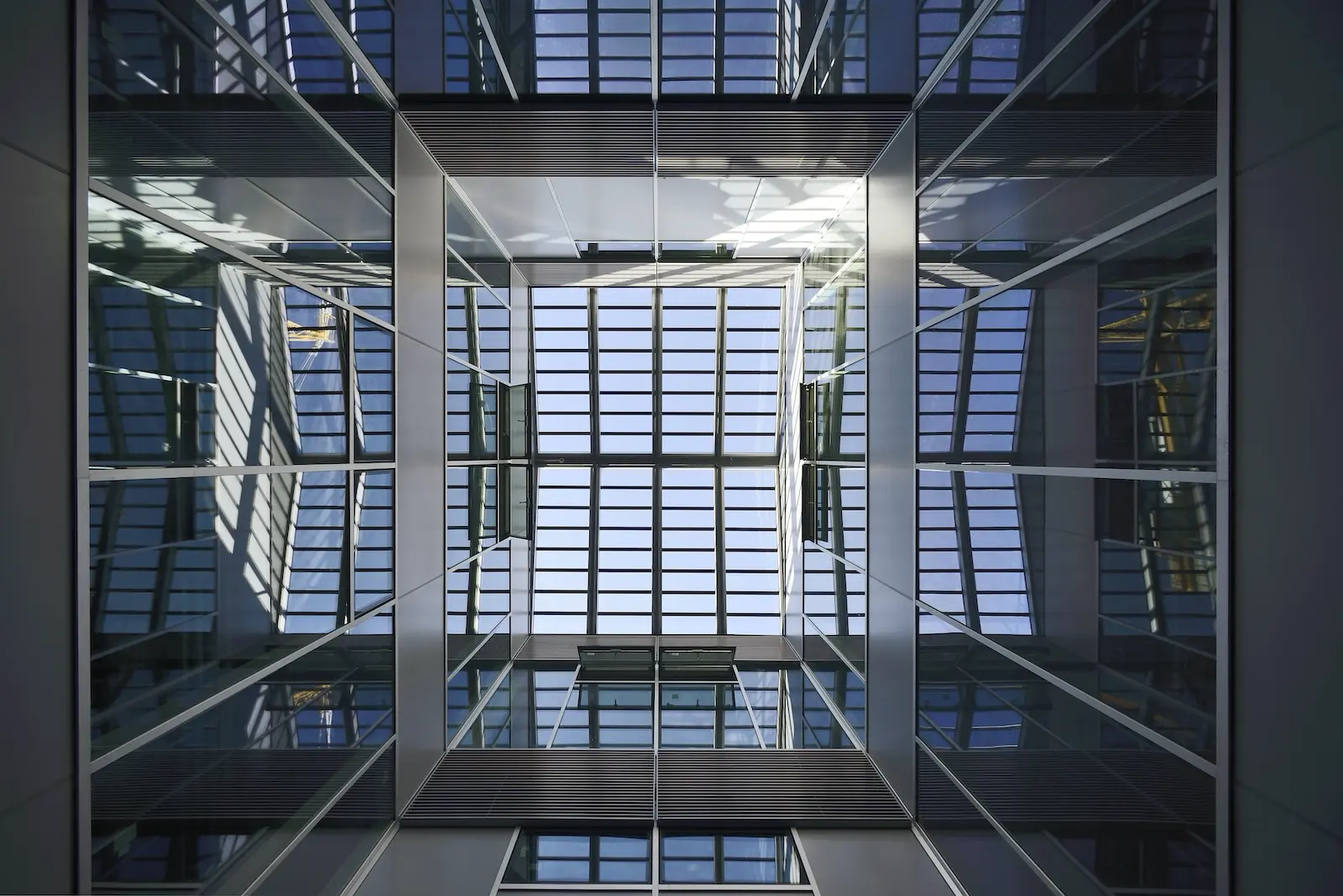

Magistrale, Klinikum Bozen
Architekten

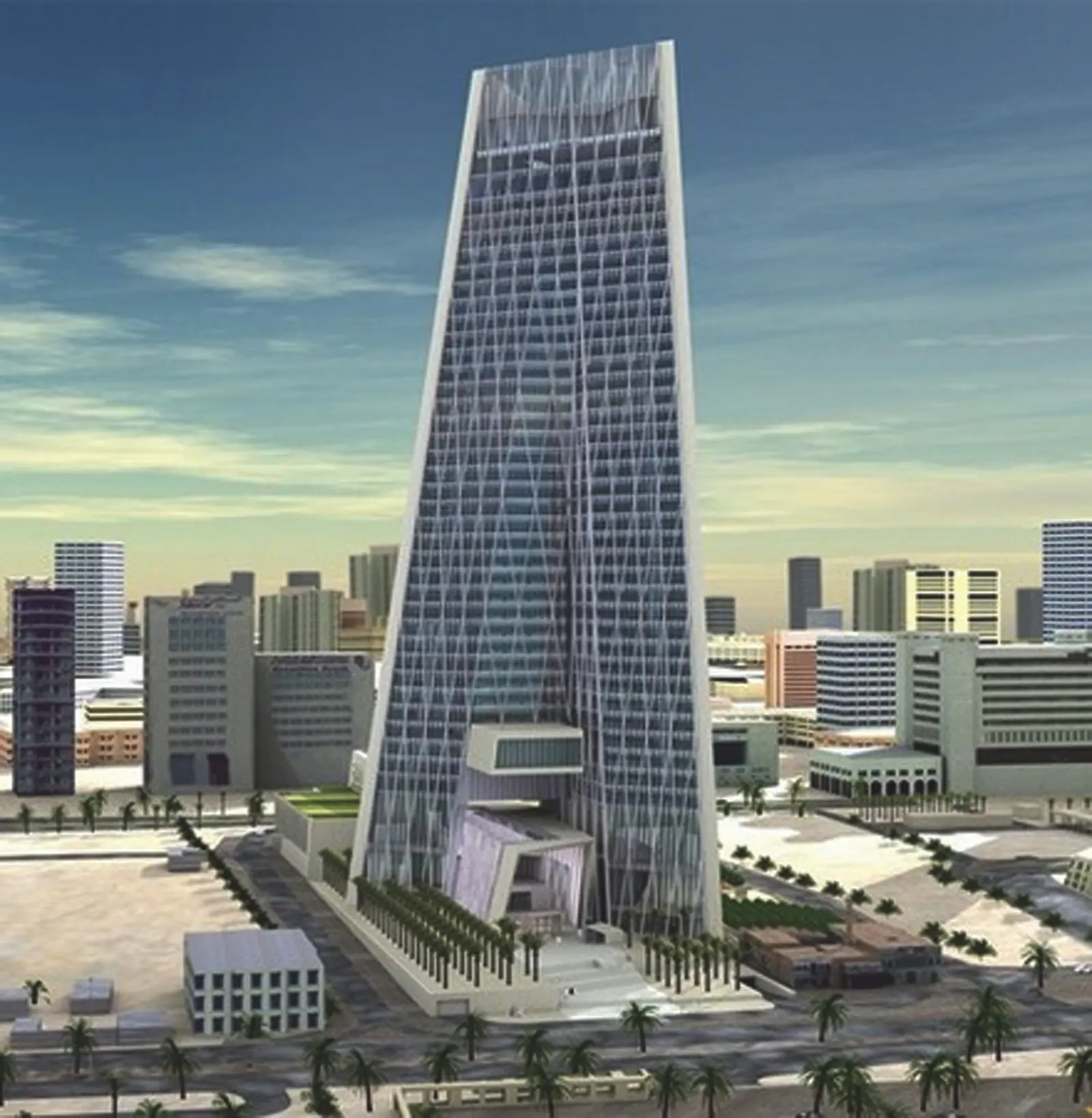

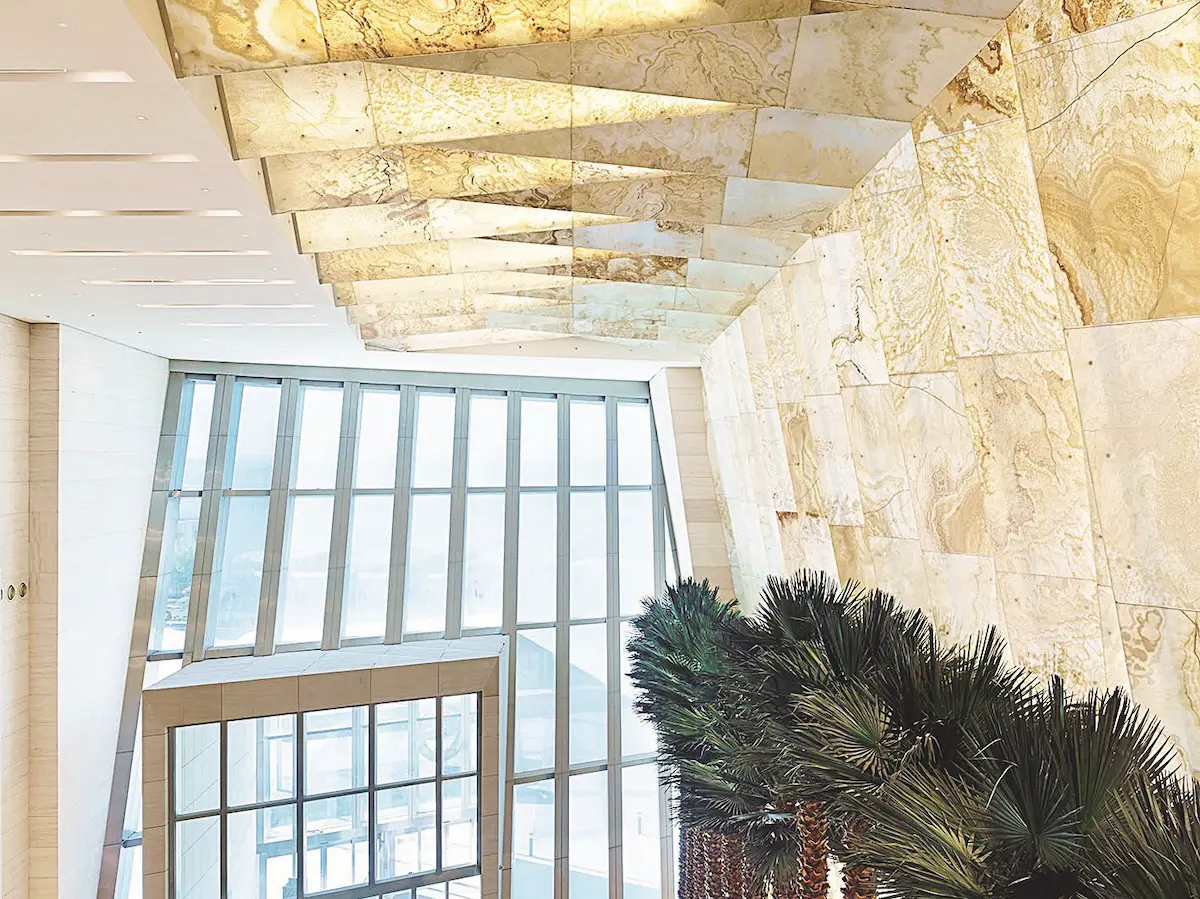

Central Bank of Kuwait
Architekten
Universitätsbibliothek
Architekten

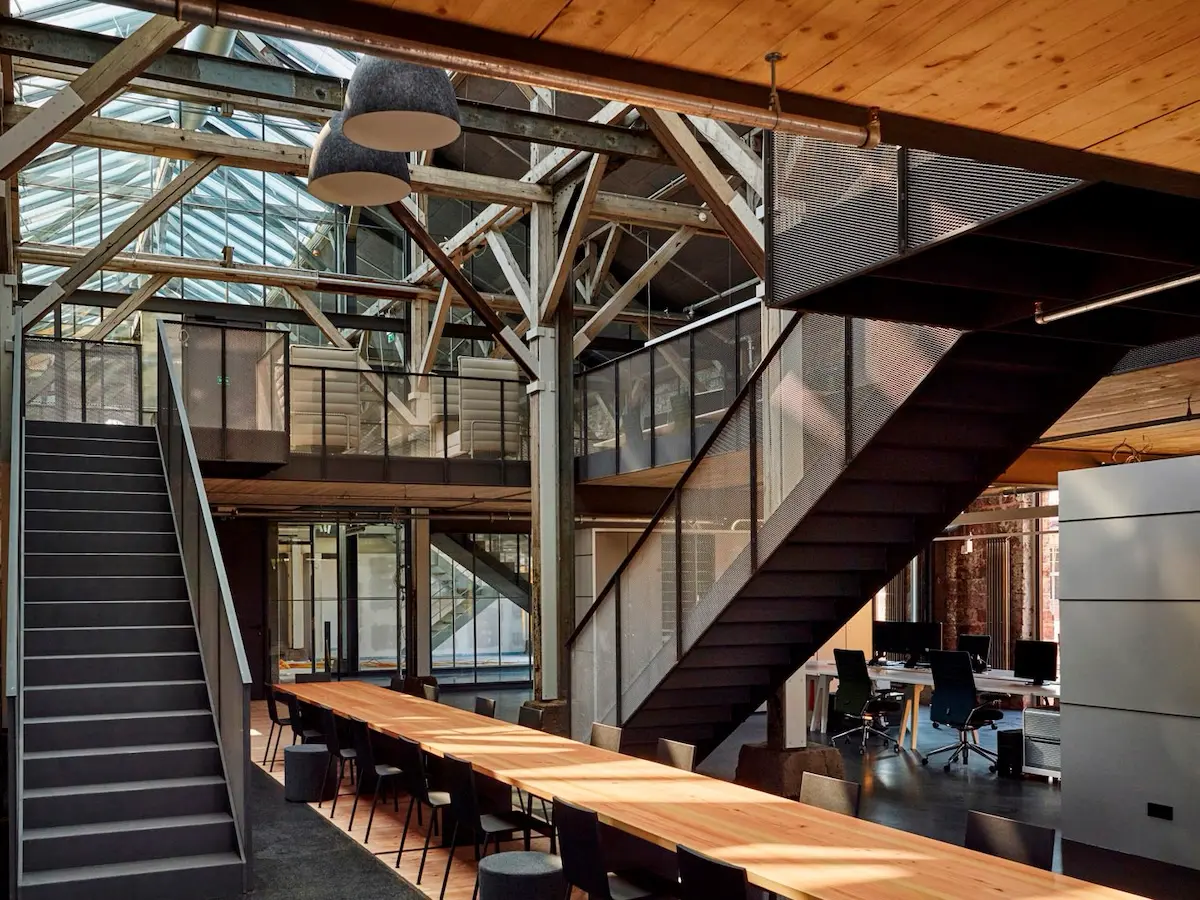

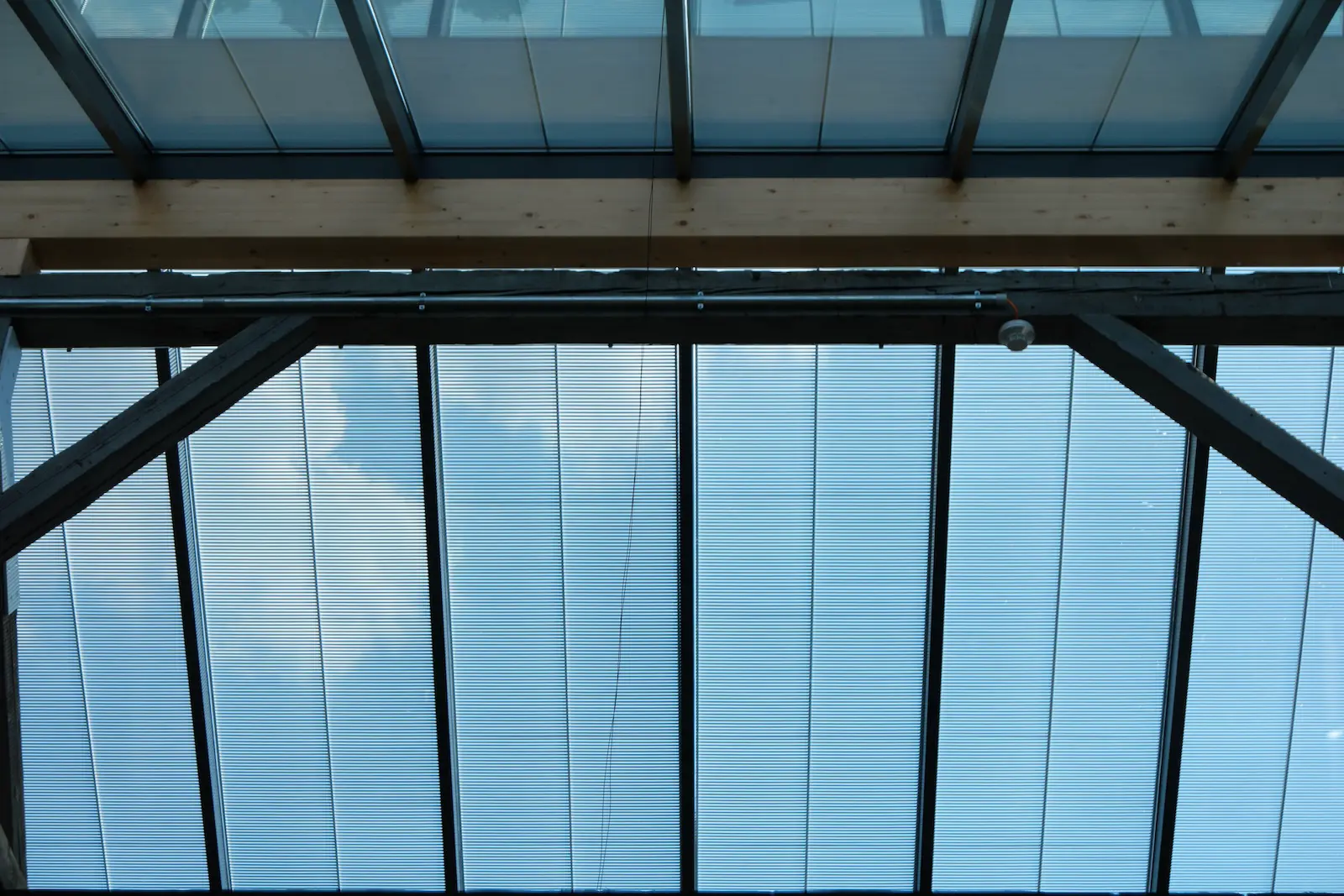

Lokschuppen
Architekten

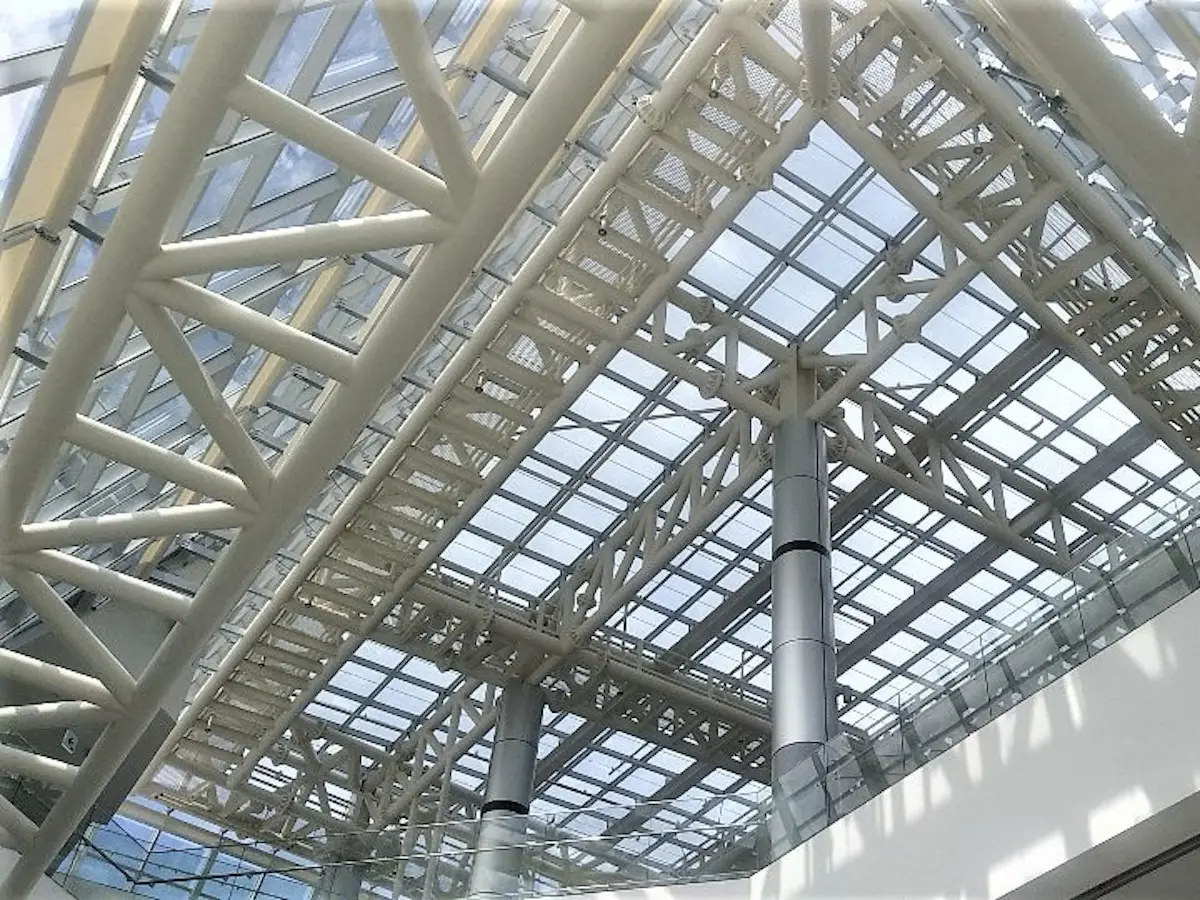

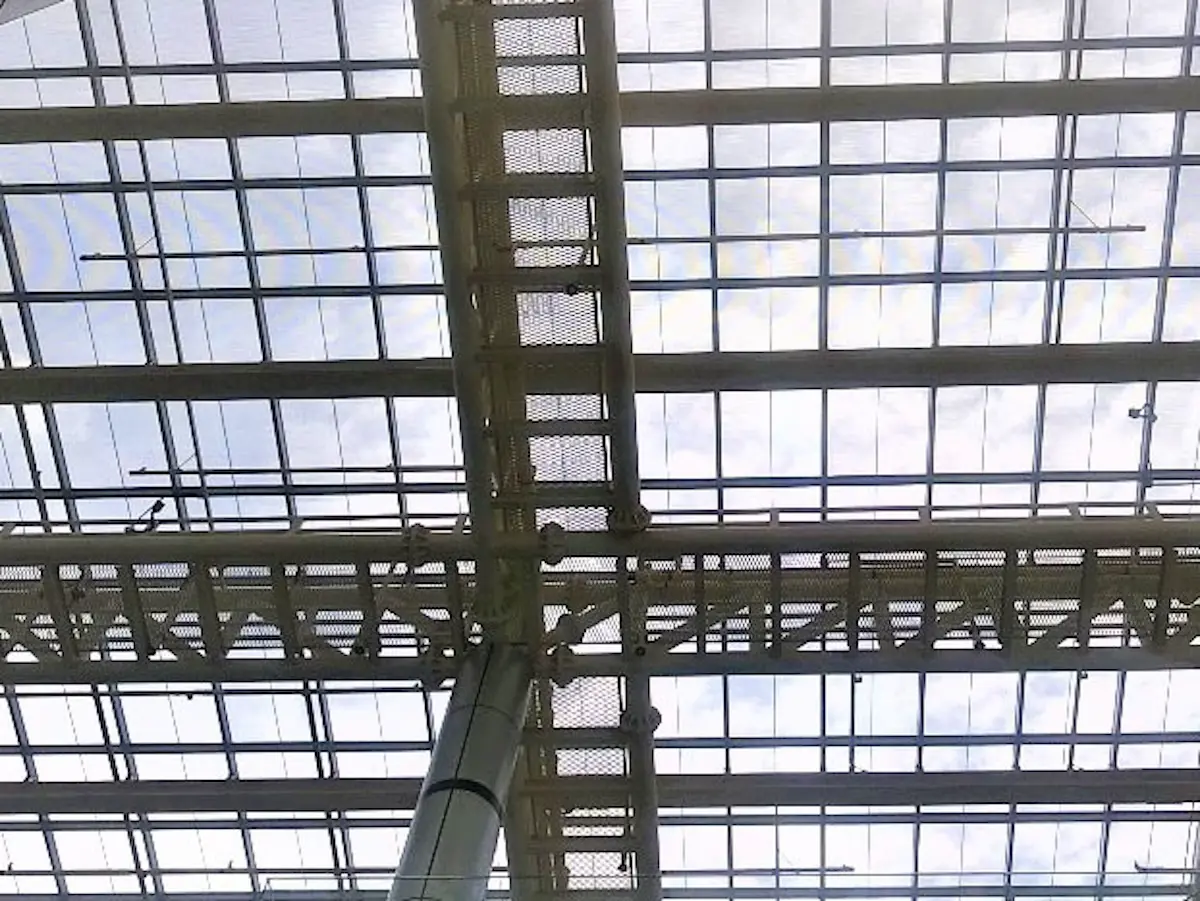

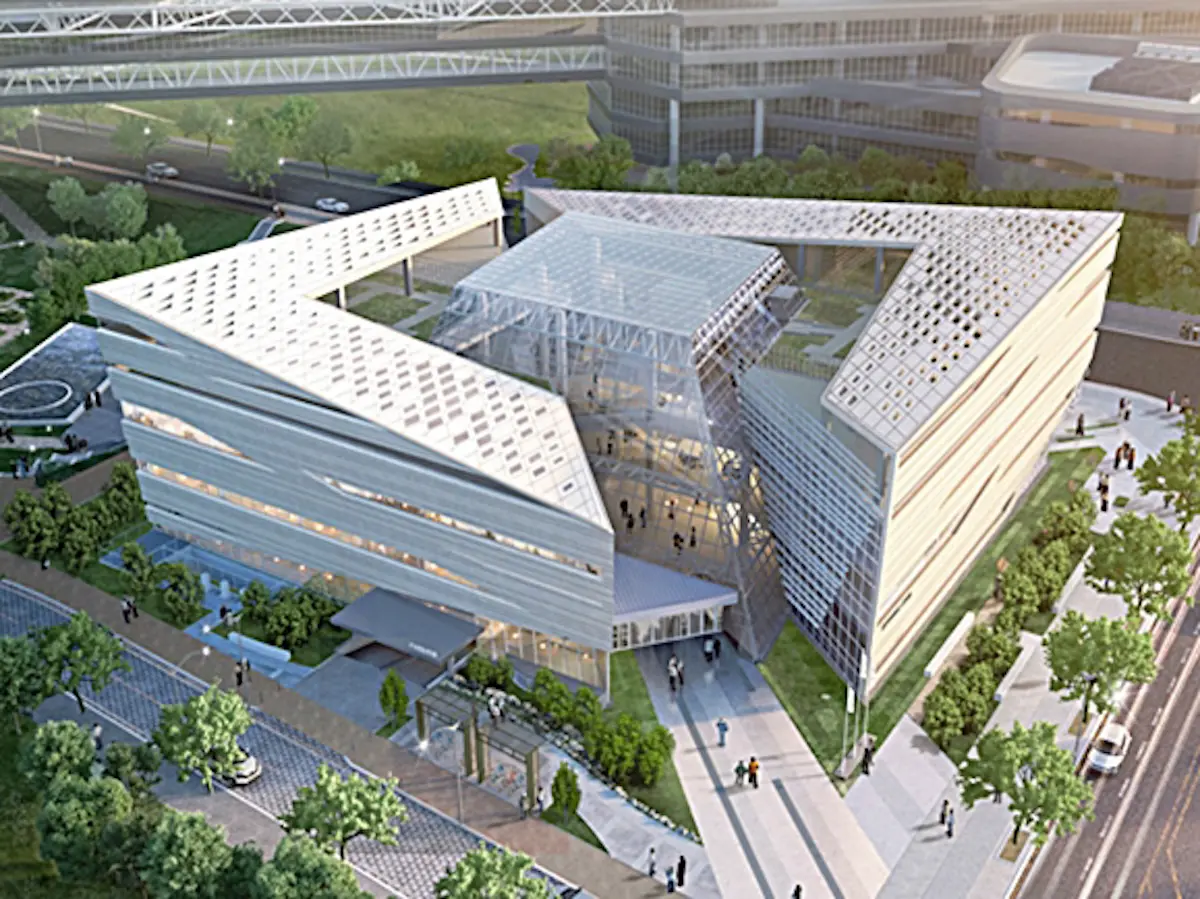

SEJONG Government Complex, Cultural Center
Architekten

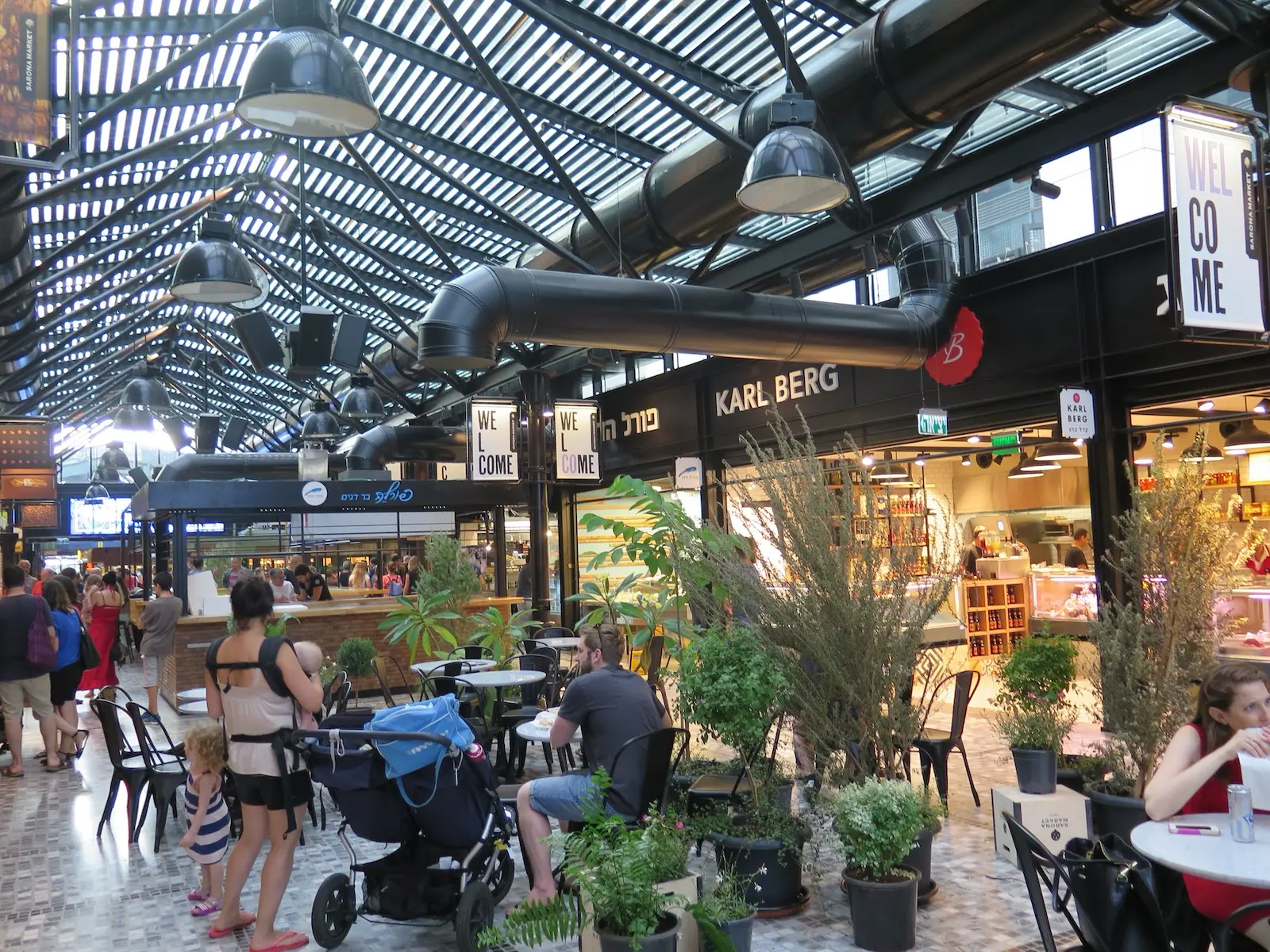

Sarona Food Market
Architekten

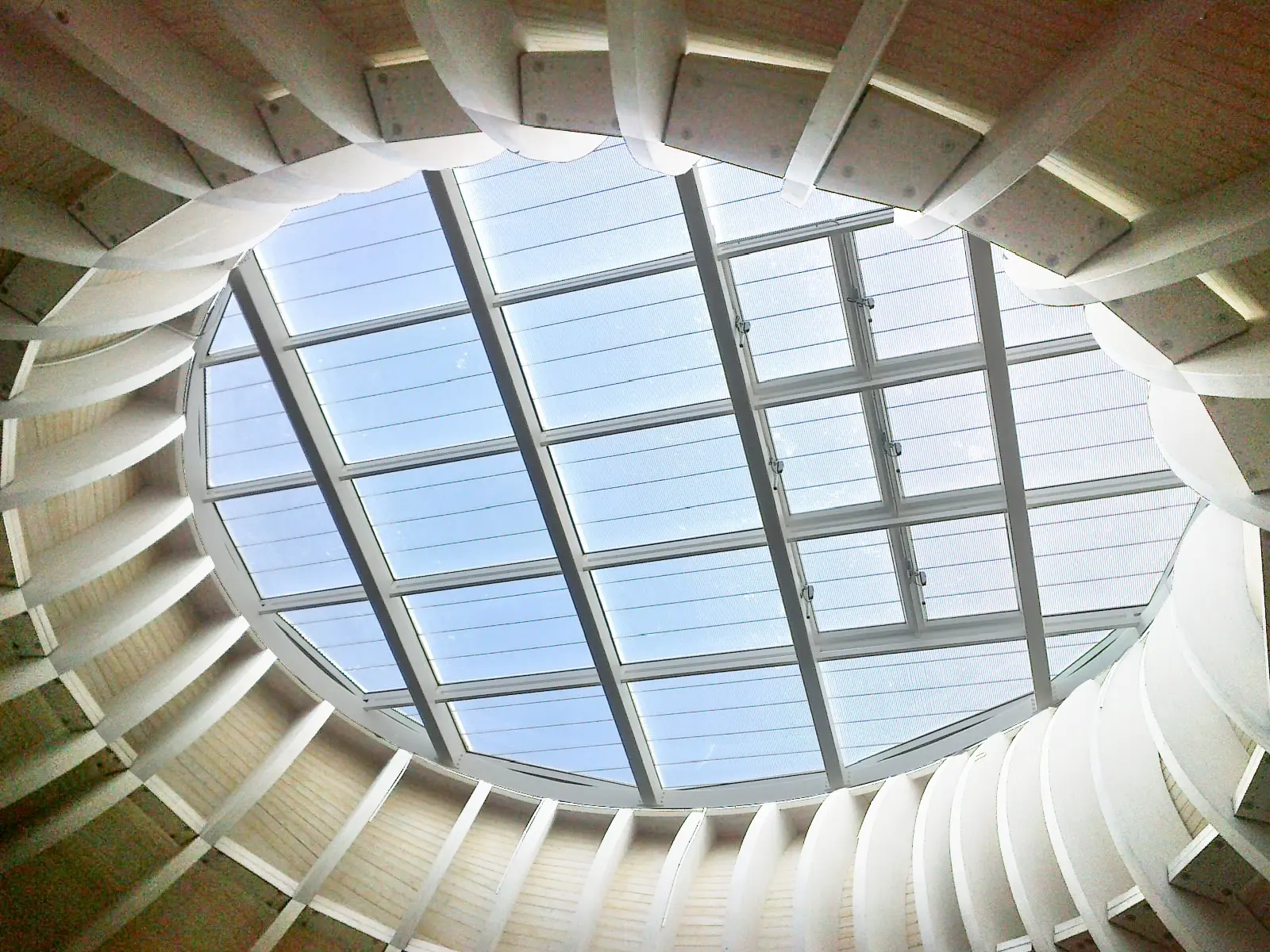

Greenlab Kerakoll
Architekten
Lokschuppen
Architekten
Produktinformationen finden Sie bei dem Industriepartner Firma RETROSolar
