RETROFlex

Intelligenter Sonnenschutz
mit Durchblick zwischen den Lamellen

Monofokale Lichtlenklamellen

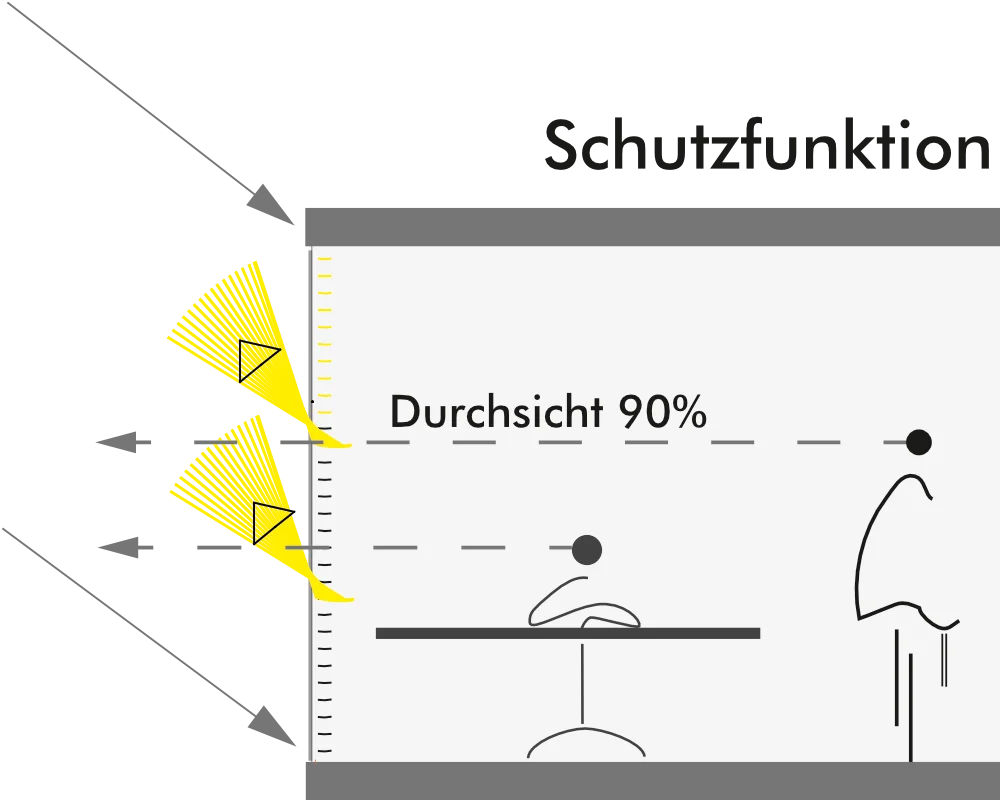

  • Sonnenschutz mittels Retro-Reflexion
  • bei offener Lamellenanstellung
  • verbesserte, diffuse Raumausleuchtung
  • Lichtlenklamellen jalousierbar
  • für ein- und zweischalige Fassaden

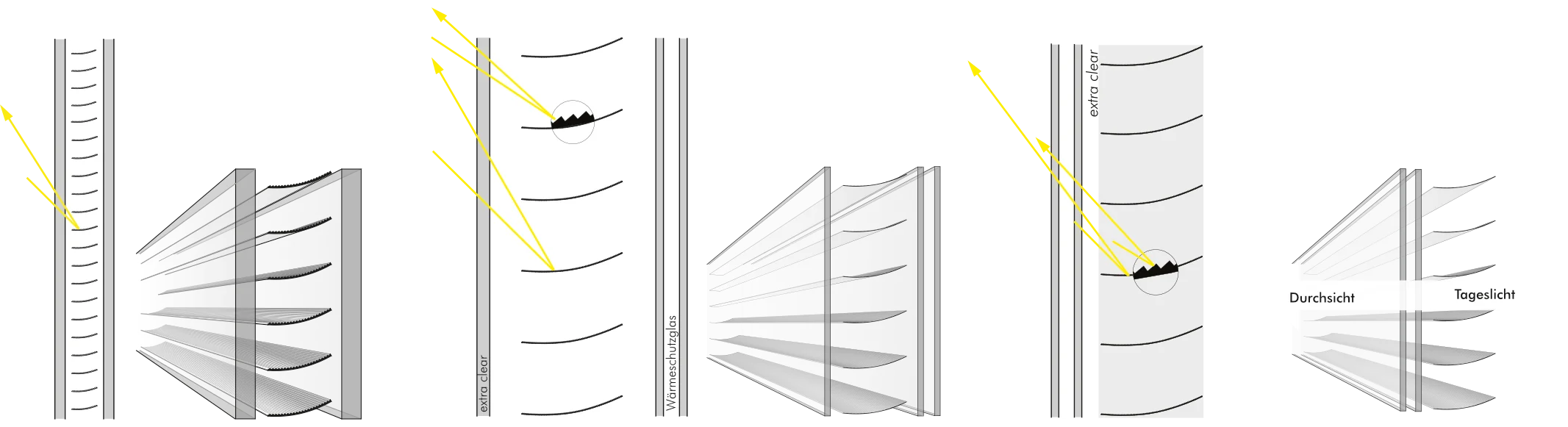

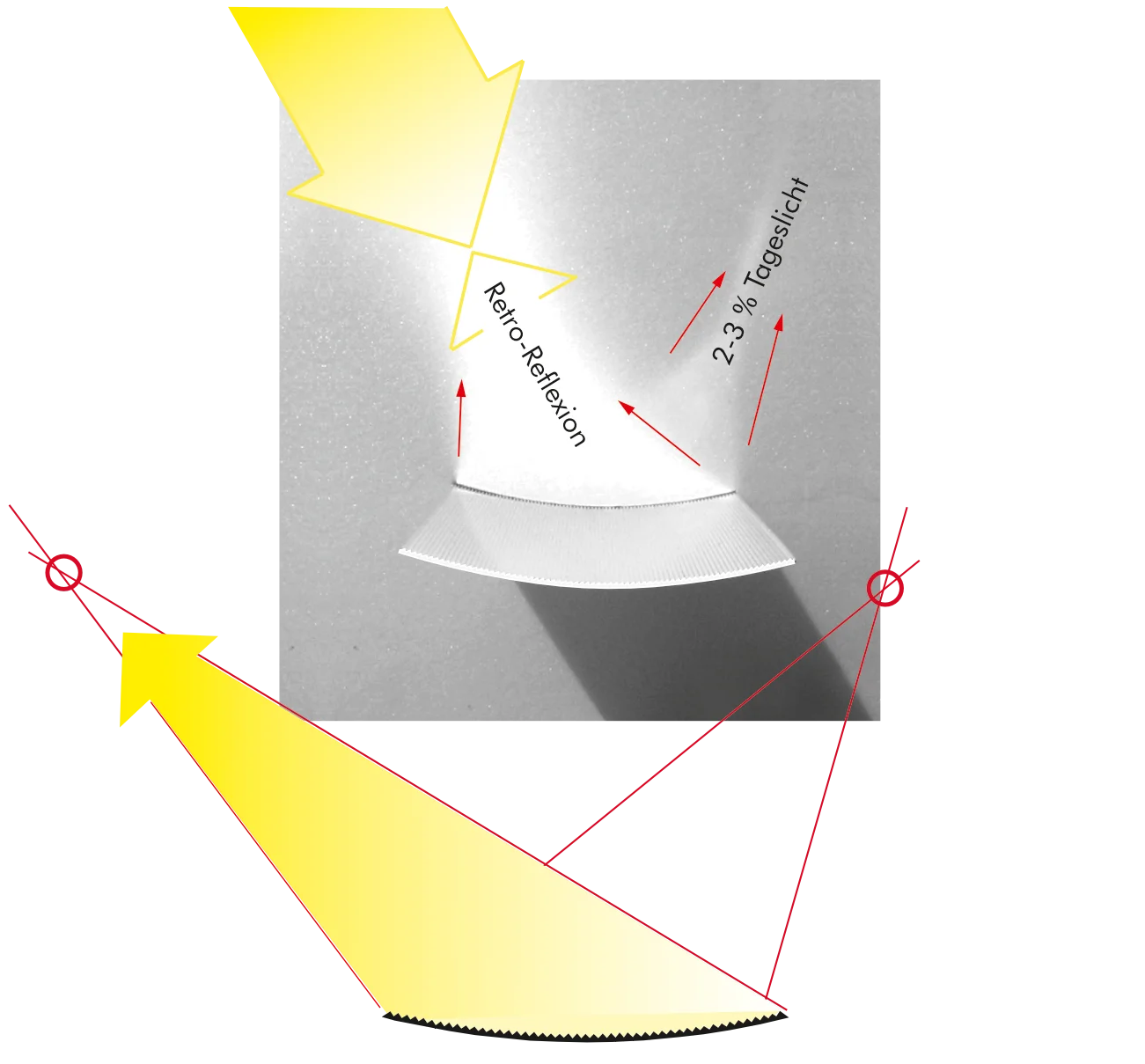

Monofokale
Lichtauslenkung

Die Lamellen verfügen über eine gezahnte Mikrostruktur, deren Zahnflanken eine Fresnel‘sche Spiegelanordnung folgen. Mit dieser gelingt es, die auftreffende Strahlung im Wesentlichen monoroflektiv, d. h. mit einer einzigen Reflexion in den Himmel zurückzulenken. Mit der Monofokaltechnik lassen sich geringste g-Werte realisieren, ohne dass es zu einer Erwärmung im Innenraum kommt. Vorteilhafterweise wird das städtische Mikroklima durch die Reflexion in den Himmel nicht belastet.

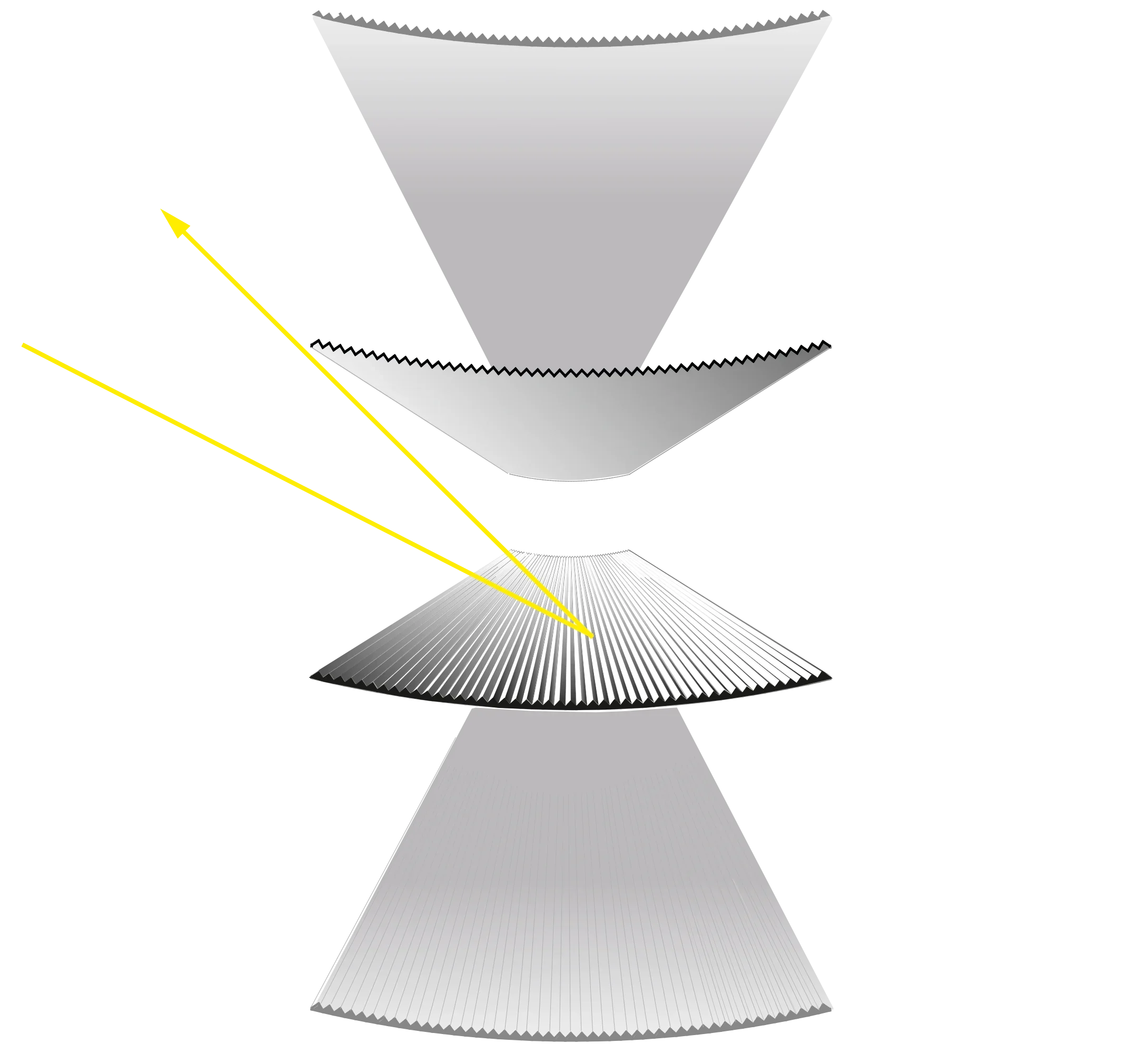

Fresnel‘sche
Spiegelanordnung

Die spiegelnden Zahnflanken lenken das Licht nach dem Gesetz
Einfallswinkel α1 = Ausfallswinkel α2.

Die Zahnwinkel β nehmen von der Vorderkante einer Lamelle zur Innenraumkante zu und ermöglichen damit die Fokussierung der Lichtreflexion.


Blendfreie
Spiegeltechnik

Bei der Rückreflexion in den Himmel kommt es zu einer Spiegelung der reflektierten Strahlung auf der Innenseite der Verglasung. Das optische System ist so entwickelt, dass diese Spiegelung an der weißen Unterseite der oberen Lamellen aufgefangen wird. Damit ist das Spiegelsystem blendfrei.

RETROFlex in der Fassade


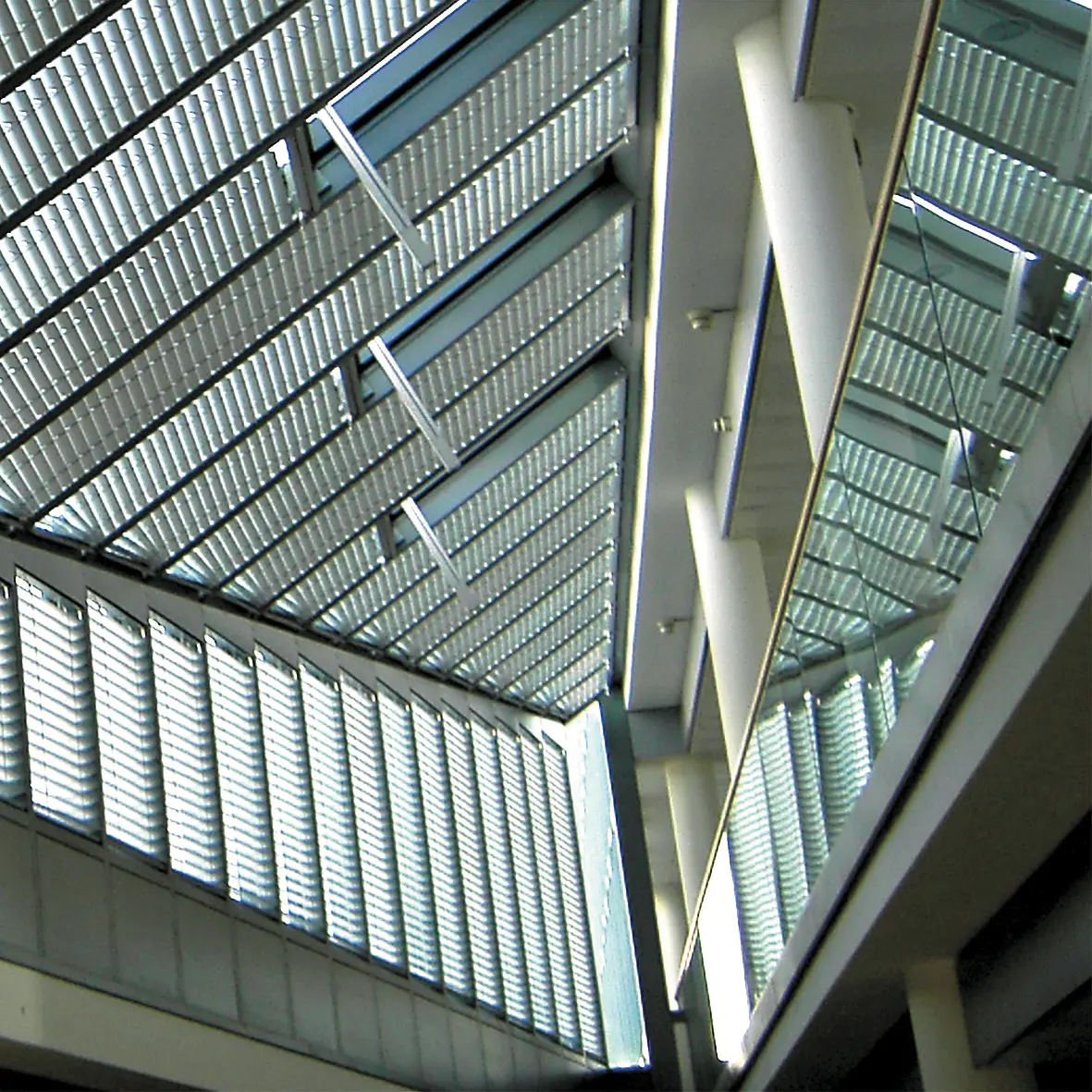

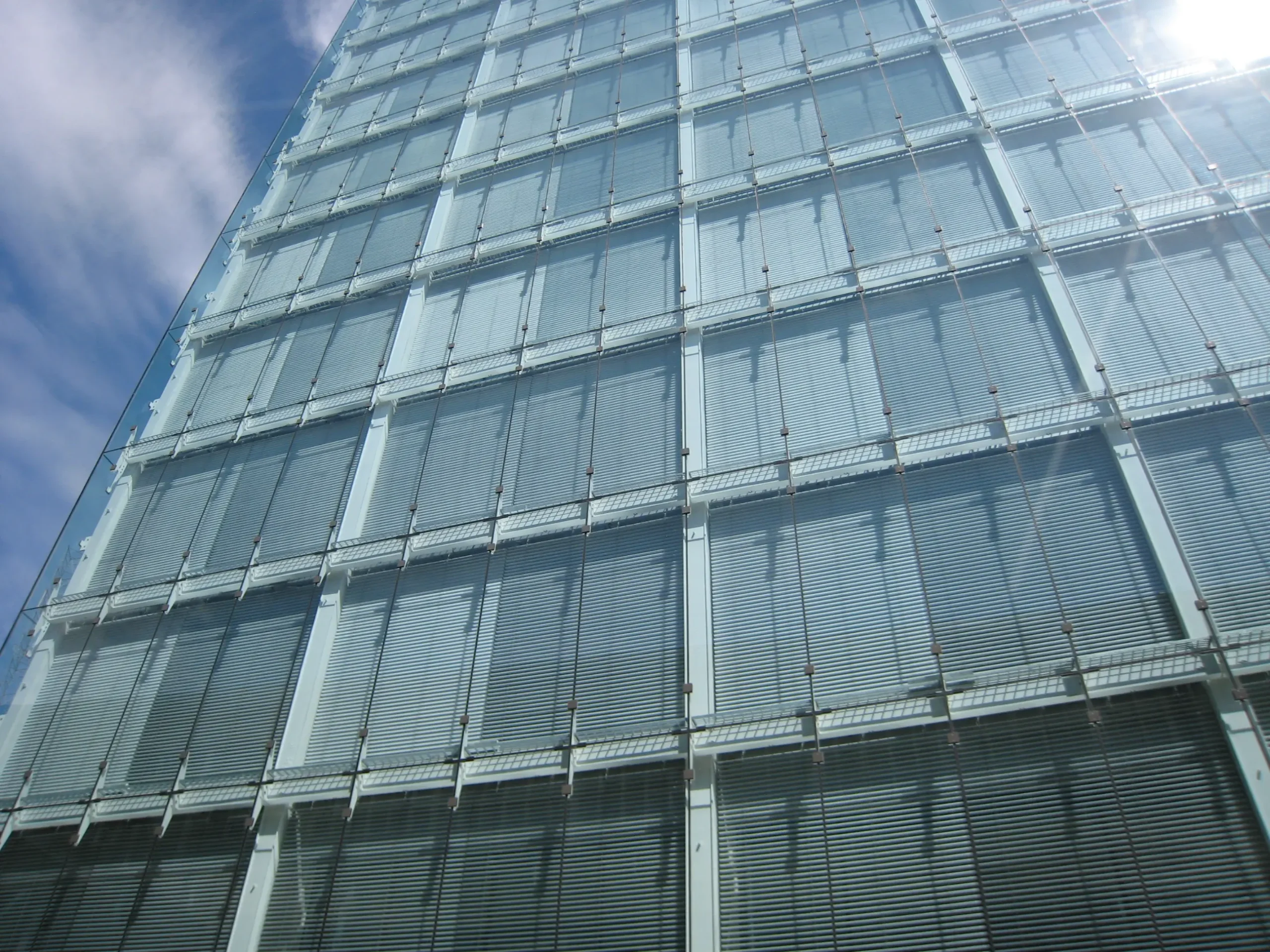

Beispielhafte Gebäudefassaden mit RETROFlex Technik als Sonnenschutz und Tageslichtlenkmaßnahme

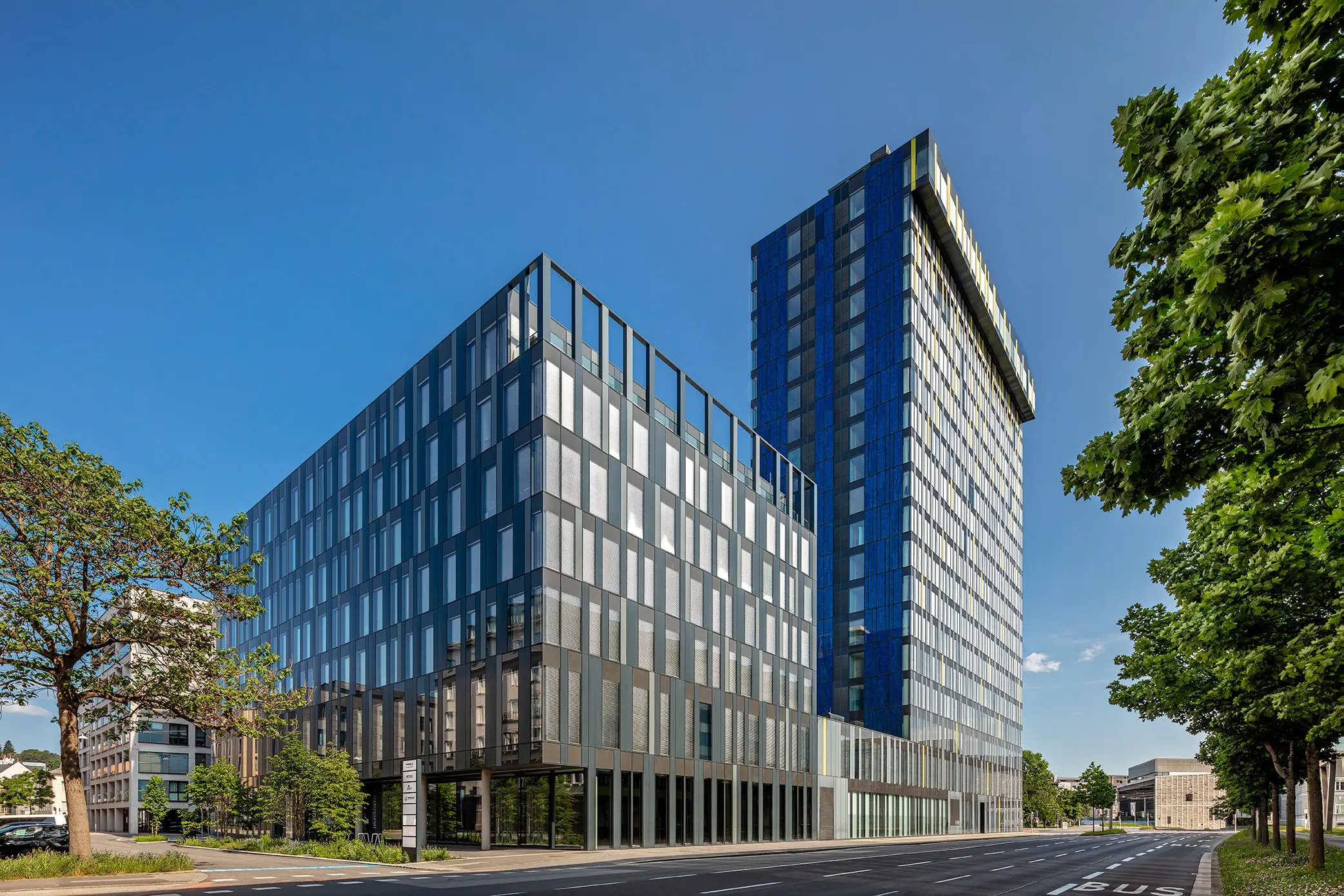

Energie AG

Linz (Österreich)
System
RETROFlex 80 in Kavität

Architekten

Hofer

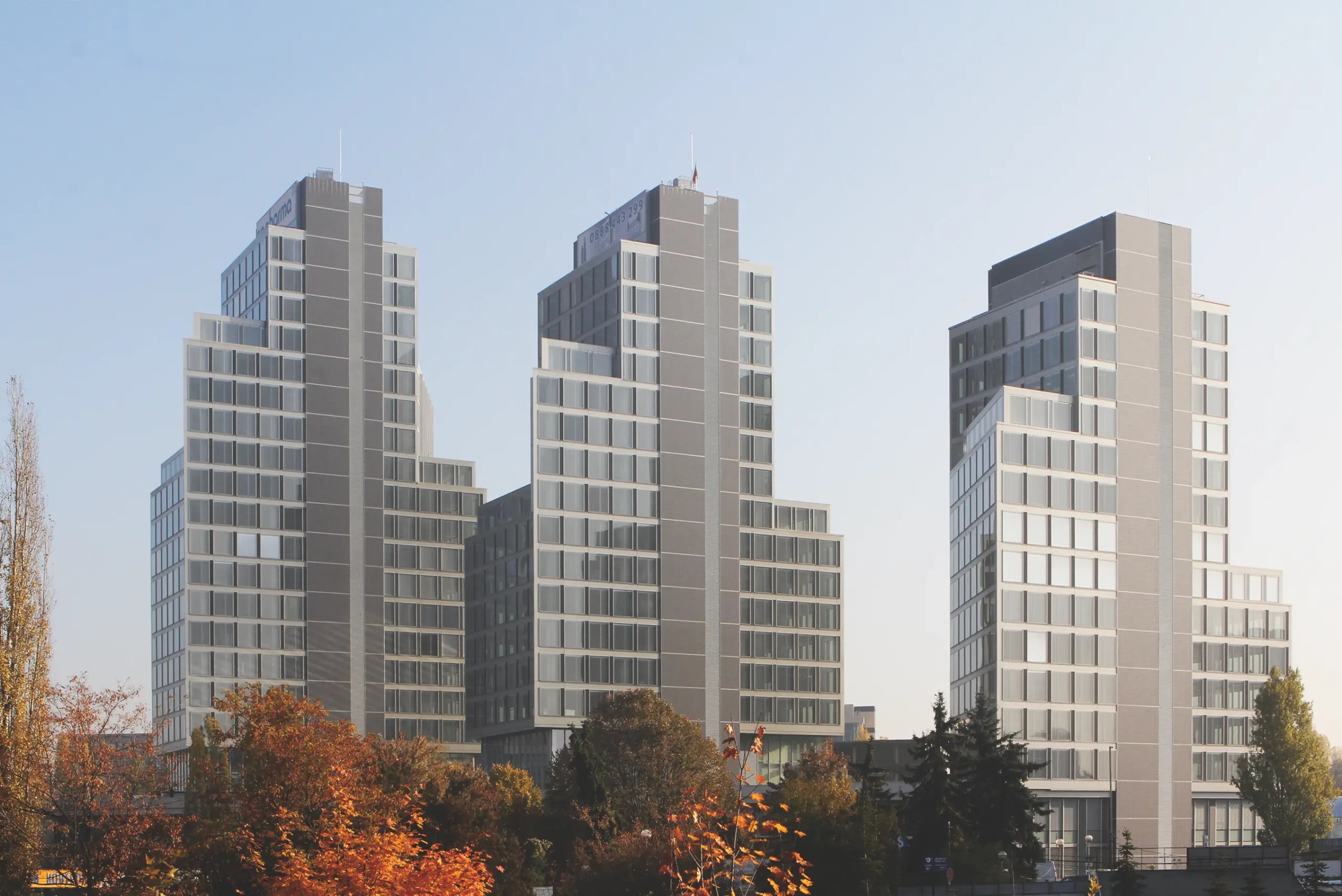

Triple Towers

Sofia (Bulgarien)
System
RETROFlex 80 in Kavität

Architekten

Dimitar Pascalev

Standard Bank

Johannesburg (Südafrika)
System
RETROFlex 80 (Planung)

Architekten

GLH Associate Architects, Grosskopff Lombard Huyberechts

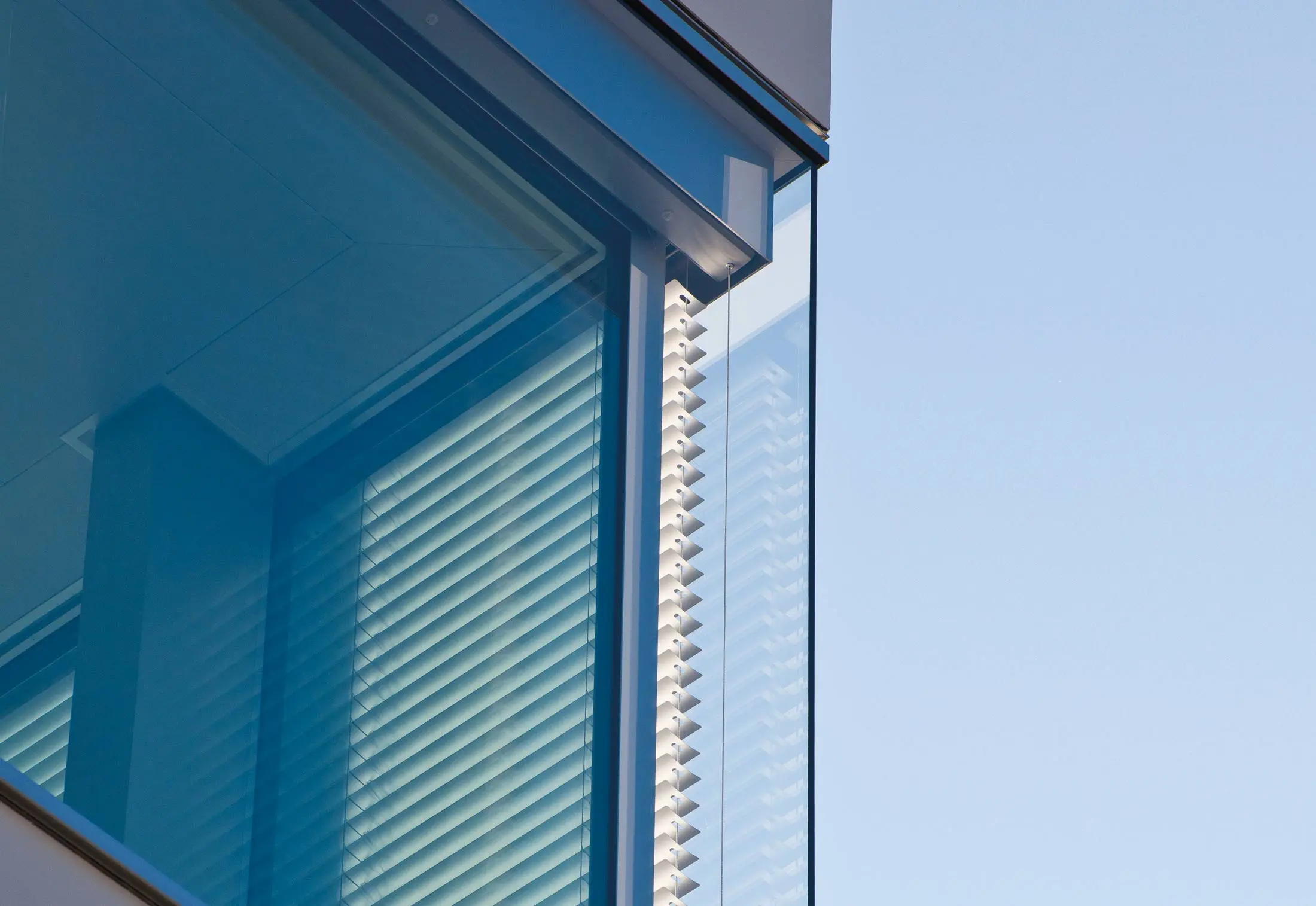

Analytiklabor Hoffman-LaRoche

Kaiseraugst (Schweiz)
System
RETROFlex 80 in Kavität

Architekten

Nissen & Wetzlaff Architekten BSA SIA AG

SVTI Schweizerischer Verein für technische Inspektionen

Wallisellen (Schweiz)
System
RETROFlex 80 in Kavität

Architekten

HZDS, Heinz Zimmermann

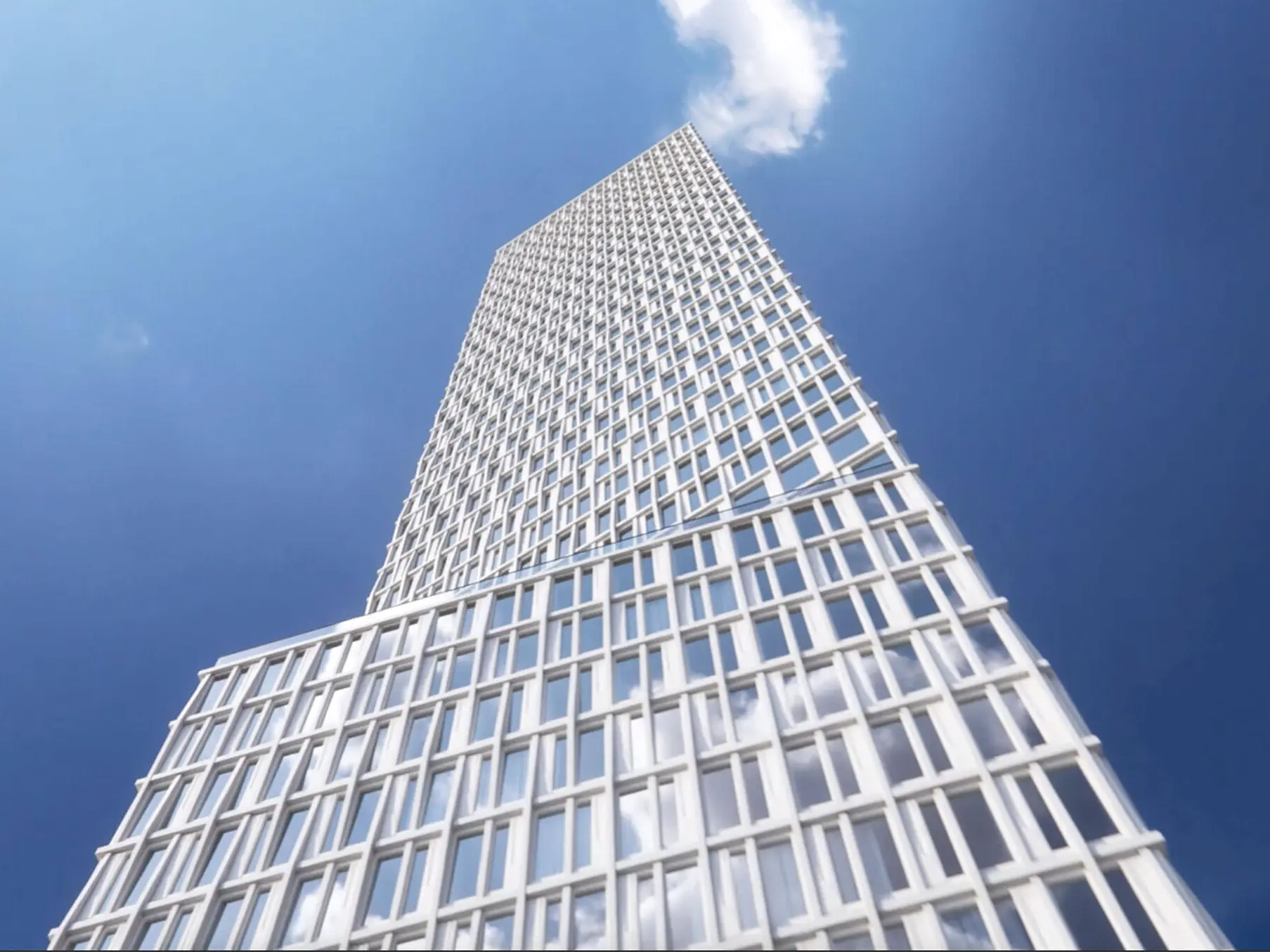

ONE

Frankfurt am Main (Deutschland)
System
RETROFlex 80

Architekten

Meurer Generalplaner GmbH

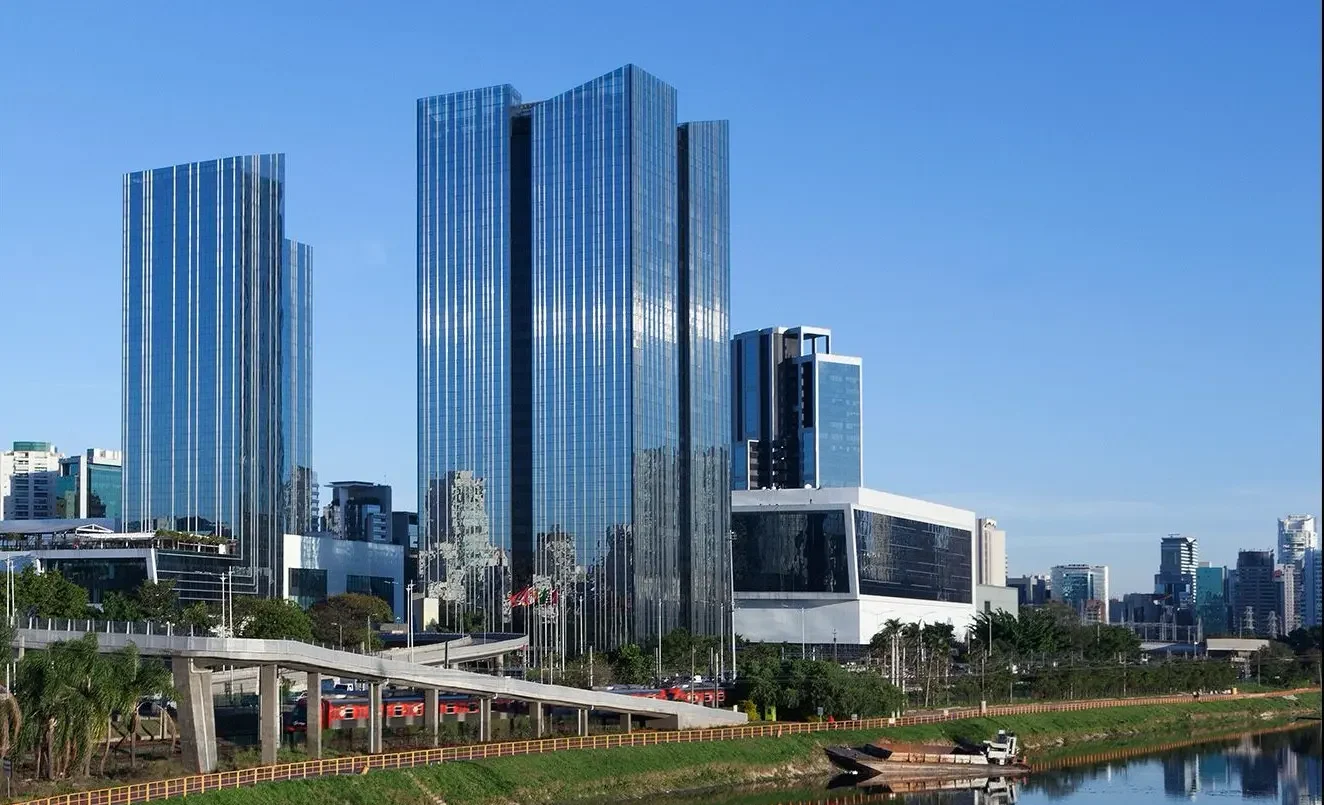

Bank Santander

Sao Paulo (Brasilien)
System
RETROFlex 25

Architekten

Edo Rocha

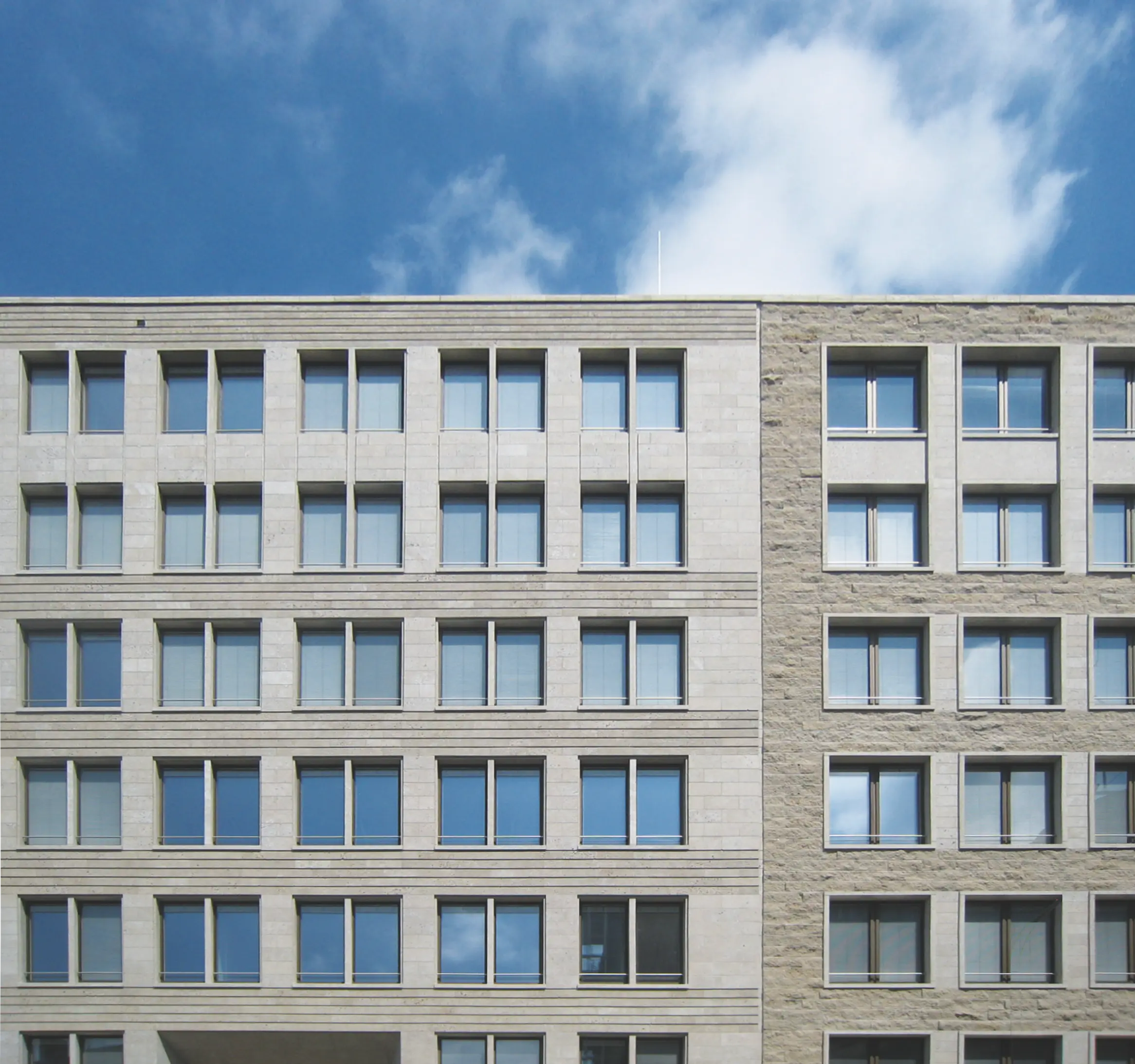

Stiftung Waisenhaus

Frankfurt am Main (Deutschland)
System
RETROFlex 25

Architekten

B&V Braun Canton Architekten

SWR

Mainz (Deutschland)
System
RETROFlex 25

Architekten

Sanierung

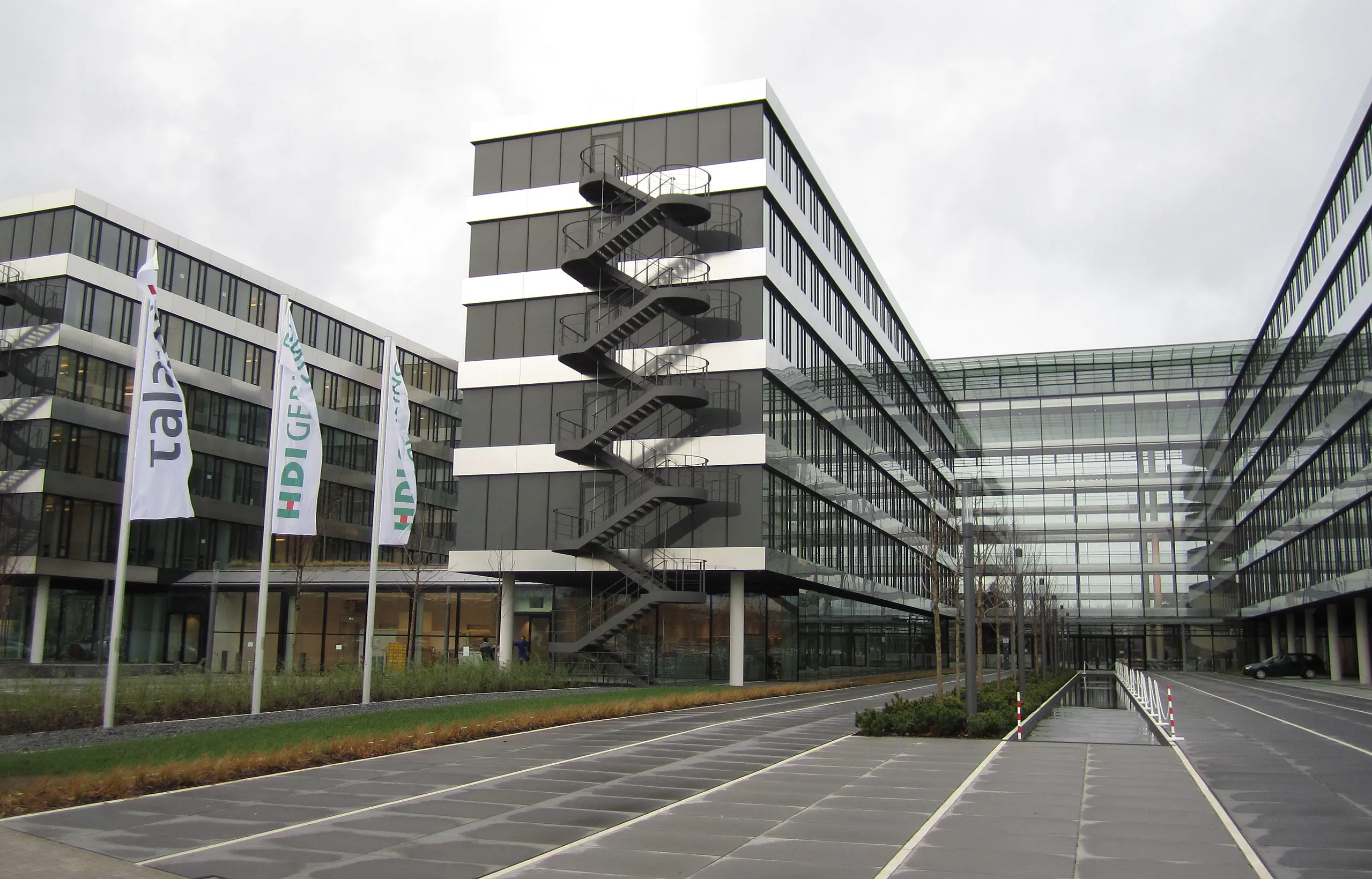

HDI Gerling

Hannover (Deutschland)
System
RETROFlex 80

Architekten

Ingenhoven Architects

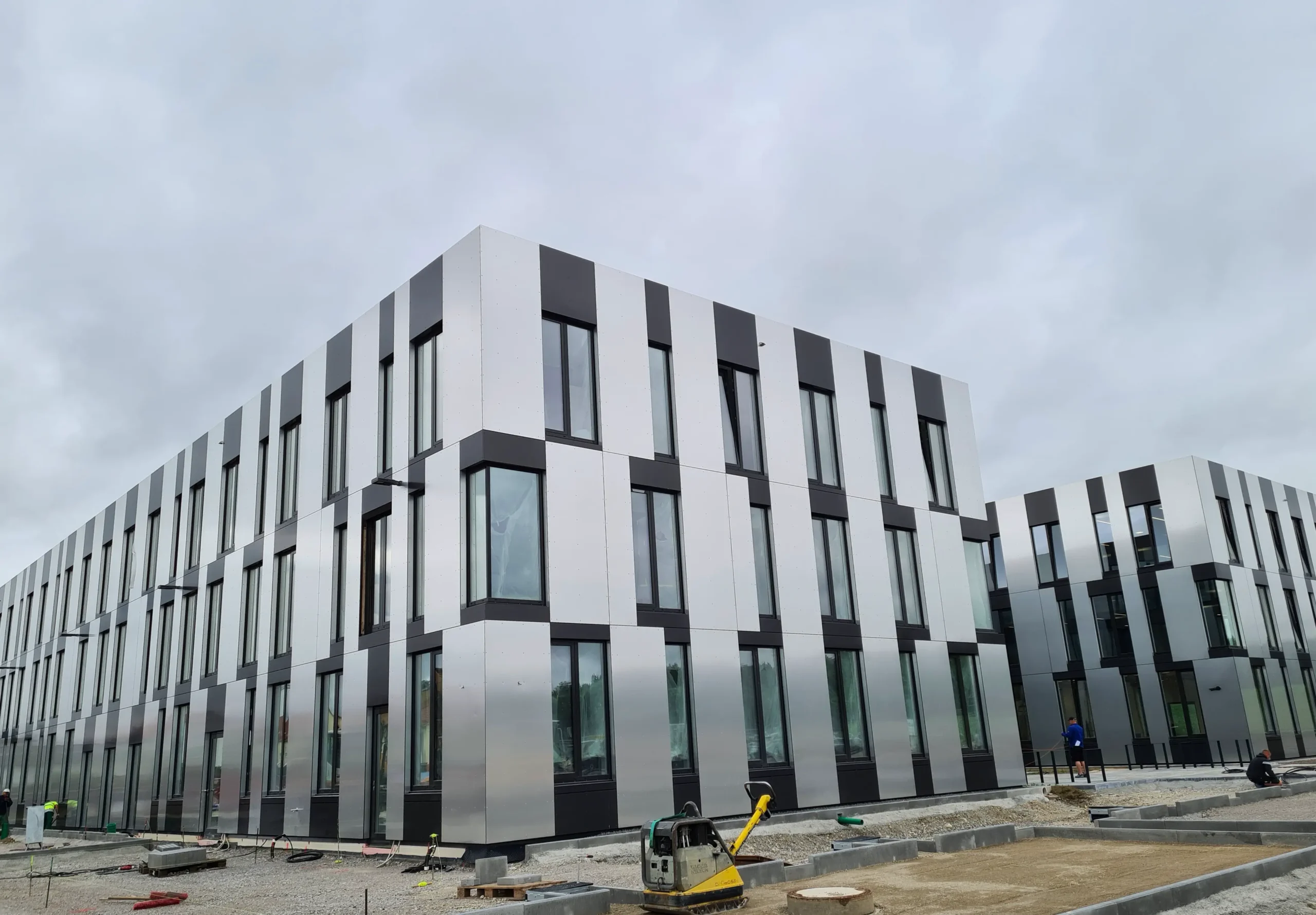

Vision Innovation Park 96

Gilching (Deutschland)
System
RETROFlex 80

Architekten

PURE Gruppe Architektengesellschaft mbH

BlueWin-Hochhaus

Zürich (Schweiz)
System
RETROFlex 80 zwischen vorgehängter Fassade

Architekten

Famer & Grunder, Läuppi & Zimmermann

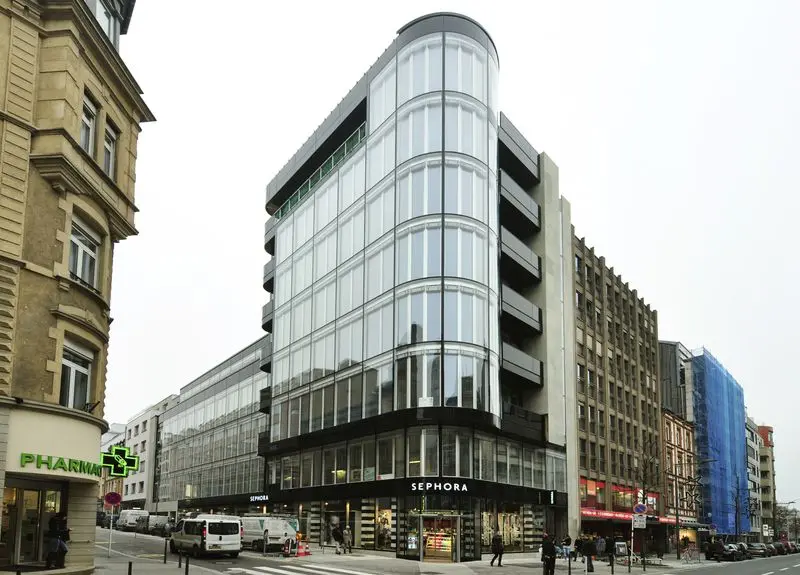

Alor

Luxemburg (Luxemburg)
System
RETROFlex 80

Architekten

Ballini, Pitt + Partners

Rugo

Luxemburg (Luxemburg)
System
RETROFlex 80 in Kavität

Produktinformationen finden Sie bei dem Industriepartner Firma RETROSolar
